Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | B20SHD4353-C38L |

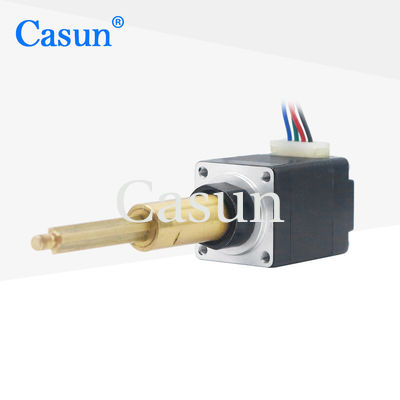

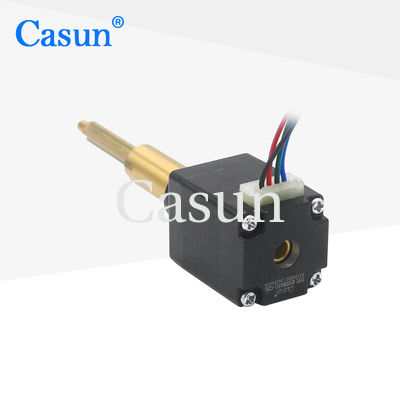

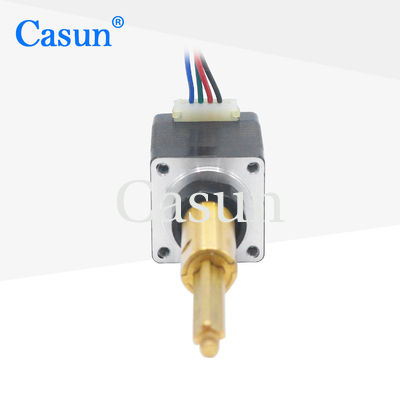

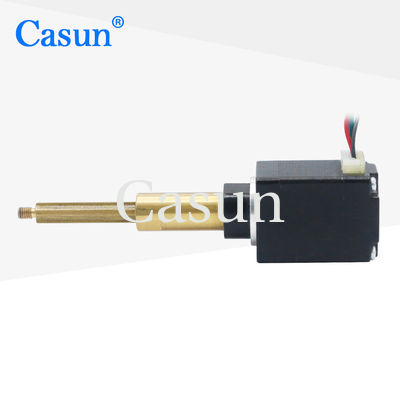

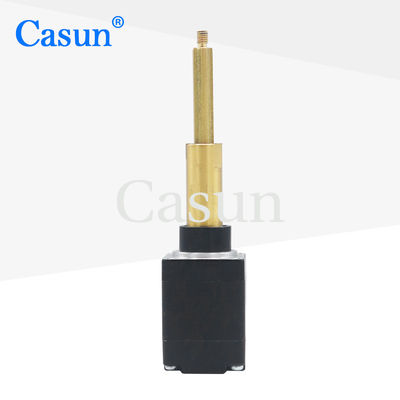

De 20mm Hybride Stepper Motorreeks biedt krachtige holdingstorsie in een verscheidenheid van grootte aan.
Gebruik met een microstepping bestuurder om trilling te verminderen en hogere stapresolutie te bereiken.
Kies een basislijnversie of verzoek om uw eigen aangepaste configuratie.
Eigenschappen:
Stapengel
|
1.8 ° |
Framgrootte
|
20 mm |
Aantal Fase
|
tweefasen |
Geschatte Stroom
|
0,24 A |
Mini Thrust
|
0.5kg |
Weerstand
|
22 Om |
Inductantie
|
6.0 MH |
Rotorinertie
|
2 g-cm ² |
Motorgewicht
|
0,1 kg |
Loodschroef
|
Tr3.5X4 |
Verbinding
|
Bipolair |
Staphoek: 1.8°
Maximumtemperatuur: 80°C maximum
Omgevingstemperatuur: -20 °C aan 50°C
Opslagtemperatuur -20: °C aan 100°C
Vochtigheidswaaier (%): 85% of non-condensing minder,
De Isolatie van de magneetdraad: Klasse B 130 gr.C.
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische Sterkte: 500 VDC voor 1 min
Schacht Radiaal Spel: 0.02Max. (450g-lading)
Schacht Asspel: 0.08Max. (450g-lading)
Max. radiale kracht: 28N (20mm van de flens)
Max. askracht): 10N
Model | Het houden van Torsie | Staphoek | Lengte | Type van Schacht | Geschatte Stroom |
35shd0307-20 | 80mN.m | 1.8° | 20mm | Ronde Schacht 20mm |
0.4A |
35shd0001-20 | 100mN.m | 1.8° | 26mm | Ronde Schacht 20mm |
0.4A |
35SHD0102-20B | 150mN.m | 1.8° | 34mm | D schacht-20mm | 0.75A |
35SHD0801-20B | 280mN.m | 1.8° | 40mm | D schacht-20mm | 0.5A |
Motorlengte | Stook op | Afmeting | Afmeting | ||
27,5 mm | 25,4 mm | 27,5 mm | 17,2 mm Maximum | ||
31,8 mm | 33,9 mm | 22 mm Maximum | |||
38,1 mm | 40,2 mm | 28 mm Maximum | |||
