Place of Origin | CHINA |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD4419-51G |

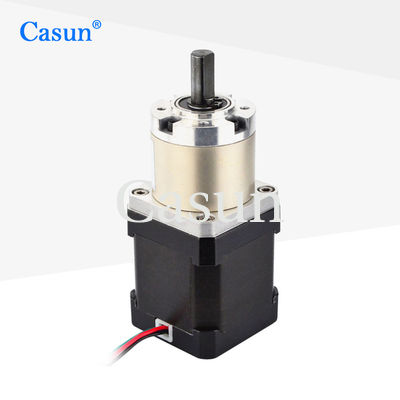

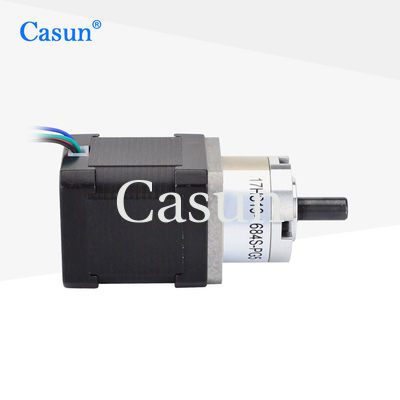

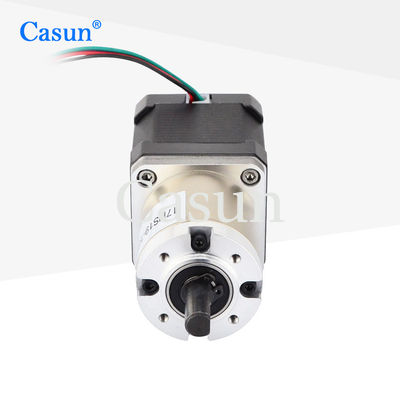

De stappenmotor met vertraging van 42 mm combineert de kenmerken van stappenmotoren en reductoren, waardoor nauwkeurige positionering mogelijk is en is geschikt voor toepassingen die zeer nauwkeurige positionering vereisen.
Open lusregeling elimineert de noodzaak van positiefeedback, waardoor het stroomverbruik wordt verminderd.
Functies:
Stief engel
|
1,8° |
Framemaat
|
42mm |
Aantal Fase
|
2 Fase |
Nominale stroom
|
1.68 EEN |
Houdkoppel
|
440 mN.m |
Weerstand
|
1,65 mm |
Inductie
|
2,8 mH |
Rotor traagheid
|
38 g-cm² |
Motorisch gewicht
|
0,56 kg |
Versnellingsreductieverhouding
|
50.9:1 |
Verbinding
|
Bipolair |
Motor
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Opslagtemperatuur -20: °C tot 100°C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magneetdraadisolatie: klasse B 130 graden C
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische sterkte: 500 VDC gedurende 1 minuut
Versnellingsbak
Materiaal behuizing: metaal
Lager aan de uitgang: kogellagers
Max.Radiale belasting (12 mm vanaf flens): ≤80N
Max.Axiale belasting: ≤30N
Radiaal spel van as (in de buurt van flens): ≤0,06 mm
Axiale asspeling: ≤0,3 mm
Speling bij onbelast: 1,5°
Motorische lengte | Lengte van versnellingsbak | Raio | Efficiëntie | ||
34mm 40mm 48mm 60mm |
27,2 mm | 3.71 | 90% | ||
5.18 | |||||
35mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42,7 mm | 51 | 70% | |||
71 | |||||
99,5 | |||||
139 |
