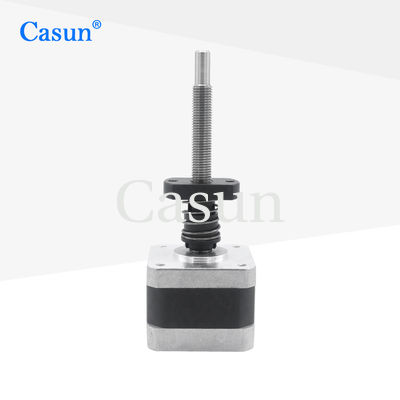

De schroefaandrijfstructuur van de 42 mm externe aandrijfschroefmotor kan een groter koppel genereren, geschikt voor toepassingen die een hoog koppel en stabiliteit vereisen.
De structuur van de schroefaandrijving kan de omgekeerde rotatie van de motor verminderen wanneer deze stopt, wat de regelnauwkeurigheid en betrouwbaarheid kan verbeteren.
Functies:
-
Bipolaire of unipolaire versies beschikbaar
-
Hybride stepperconstructie
-
Dealers gezocht!!
-
Onze technici nemen binnen 48 uur contact met u op om de beste oplossing te bieden
-
Gevestigd in China voor 12 jaar en heeft meer dan 800 klanten bediend
Motorspecificaties
|
Stief engel
|
1,8°
|
|
Framemaat
|
42mm
|
|
Aantal Fase
|
2 Fase
|
|
Nominale stroom
|
1.28A
|
|
Houdkoppel
|
300 mN.m
|
|
Weerstand
|
5,0 hm
|
|
Inductie
|
6,2 mH
|
|
Rotor traagheid
|
38 g-cm²
|
|
Motorisch gewicht
|
0,22 kg
|
|
Loden schroef
|
Tr8X1
|
|
Verbinding
|
Bipolair
|
Bedrijfsspecificaties
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Opslagtemperatuur -20: °C tot 100°C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magneetdraadisolatie: klasse B 130 graden C
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische sterkte: 500 VDC gedurende 1 minuut
Schacht radiale speling:0.02Max.(450g-lading)
As axiale speling:0.08Max.(450g-lading)
Max.radiale kracht: 28N (20 mm vanaf de flens)
Max.axiale kracht): 10N
Koppelkrommen
submodellen
| Model |
Houdkoppel |
Stap Hoek |
Motorische lengte |
Type schacht |
Nominale stroom |
| 42SHD4950 |
0,13 Nm |
1,8° |
20mm |
D Schacht-20mm |
1.0A |
| 42SHD4003 |
0,26 Nm |
1,8° |
34mm |
D Schacht-20mm |
0.4A |
| 42SHD0261 |
0,45 Nm |
1,8° |
40mm |
D Schacht-20mm |
1.68A |
| 42SHD4425 |
0,59 Nm |
1,8° |
48mm |
D-schacht - 24 mm |
2.0A |
| 42SHD4813 |
0,8 Nm |
1,8° |
60mm |
D-schacht - 24 mm |
2.1A |
| Lichaamslengte |
Diameter van de schroef |
Toonhoogte |
Lengte van de schroef |
20mm
34mm
40mm
48mm
60mm
|
5 |
2 |
20-1000mm |
| 8 |
| 6.35 uur |
1.27 |
| 3.175 |
| 6.35 uur |
| 6.5 |
3 |
| 6.35 uur |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Downloaden
Als onze standaardmotor niet aan uw behoeften kan voldoen,
we kunnen de motor aanpassen aan uw behoeften
Inhoud op maat omvat, maar is niet beperkt tot, speciale assen, wikkelingsparameters, installatieafmetingen, aansluitdraden met speciale vereisten, connectoren, enz.
