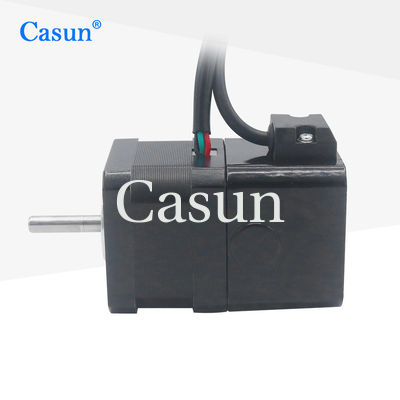

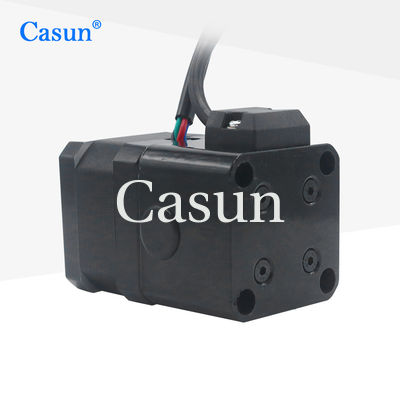

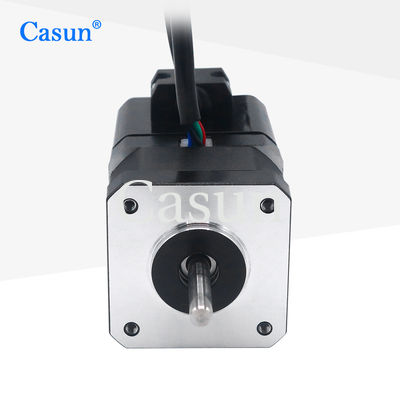

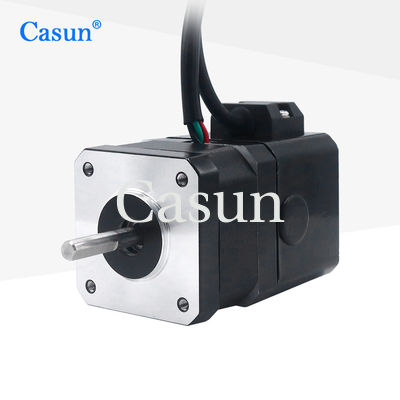

In een waaier van grootte, verstrekt de 42mm Hybride Stepper Motorreeks sterke holdingstorsie.
Om trilling te verminderen en een grotere stapresolutie, gebruik met een microstepping bestuurder te veroorzaken.
Selecteer een standaardversie of vraag om een speciaal gevormde versie.
Eigenschappen:
Stapengel
|
1.8 ° |
Framgrootte
|
42 mm |
Aantal Fase
|
tweefasen |
Geschatte Stroom
|
1.2 A |
Het houden van Torsie
|
300mN.m |
Weerstand
|
5.0 om |
Inductantie
|
6.2 MH |
Rotorinertie
|
38 g-cm ² |
Motorgewicht
|
0,42 kg |
Aantal lood
|
4 |
Verbinding
|
Bipolair |
Staphoek: 1.8°
Maximumtemperatuur: 80°C maximum
Omgevingstemperatuur: -20 °C aan 50°C
Opslagtemperatuur -20: °C aan 100°C
Vochtigheidswaaier (%): 85% of non-condensing minder,
De Isolatie van de magneetdraad: Klasse B 130 gr.C.
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische Sterkte: 500 VDC voor 1 min
Casunmodel | Algemeen Model | Staphoek | Motorlengte | Geschatte Stroom | Het houden van Torsie |
0.9° graad | |||||
42SHB4002-17 | 17HM08-1204S | 0.9° | 20mm | 1.2 A | 0,11 N.m |
42SHB0303-22 | _ | 0.9° | 34mm | 0.5A | 0,24 N.m |
42SHB0509-24B | 17HM15-0904S | 0.9° | 40mm | 0,9 A | 0,35 N.m |
42SHB4608-24B1 | 17HM19-2004S | 0.9° | 48mm | 2.0 A | 0,46 N.m |
1.8° graad | |||||
42SHD4950-20B | 17HS08-1004S | 1.8° | 20mm | 1.0 A | 0,13 N.m |
45SHD0513-20B | _ | 1.8° | 26mm | 1.2A | 0.26N.m |
42SHD0008-24 | 17HS-0316S | 1.8° | 34mm | 0,3 A | 0,16 N.m |
42SHD4003-20B | 17HS13-0404S1 | 1.8° | 34mm | 0,4 A | 0,26 N.m |
42SHD4046-24 | 17HS13-1334S | 1.8° | 34mm | 1.33 A | 0,22 N.m |
42SHD0217-24B | 17HS4401 | 1.8° | 40mm | 1.5 A | 0,5 N.m |
42SHD0192-24B | 17HS15-1504S1 | 1.8° | 40mm | 1.5 A | 0,45 N.m |
42SHD0134-22B | 17HS15-1704S | 1.8° | 40mm | 1.7 A | 0,44 N.m |
42SHD0285-24B | 17HS15-0404S | 1.8° | 40mm | 0,4 A | 0,4 N.m |
42SHD4425-24B | 17HS19-2004S1 | 1.8° | 48mm | 2.0 A | 0,59 N.m |
42SHD4463-24B | 42BYGHW811 | 1.8° | 48mm | 2.5 A | 0,48 N.m |
42SHD0450-20BH | 17HS8401S | 1.8° | 48mm | 1.8A | 0.52N.m |
42SHD4813-24B | 17HS24-2104S | 1.8° | 60mm | 2.1 A | 0,8 N.m |
