3.9V 20mN NEMA 8 paste Stepper Motor 20x20X33mm Verhouding 5.2:1 aan

3.9V 20mN NEMA 8 paste Stepper Motor 20x20X33mm Verhouding 5.2:1 aan

Merknaam:	Casun
Modelnummer:	B20SHD4501-5G
Moq:	6 dagen
Prijs:	$28.46-$31.46
Betalingsvoorwaarden:	D/a, t/t, l/c, d/p
Toeleveringsvermogen:	40000+PCS+maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

CE,ROHS,ISO

Sleutelwoorden:

aangepaste stappenmotor

Spanning:

3.9V gelijkstroom

Staphoek (graden):

1,8 graad

Verhouding:

5.2:1

Aangepast:

De motor kan worden ontworpen en geproduceerd op maat.

Verpakking Details:

Doos: 36x29x14 cm

Levering vermogen:

40000+PCS+maand

Markeren:

20mN NEMA 8 paste Stepper Motor aan

3.9V NEMA 8 paste Stepper Motor aan

Aangepaste Stepper Motor 20x20X33mm

Productomschrijving

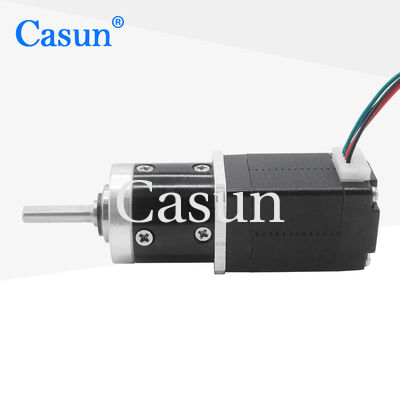

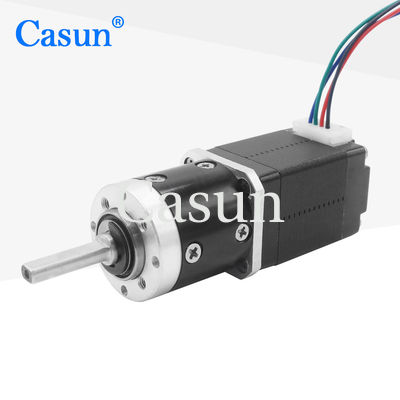

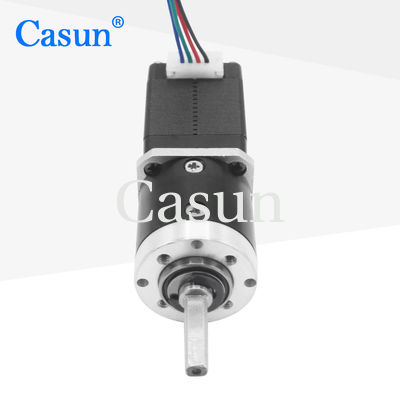

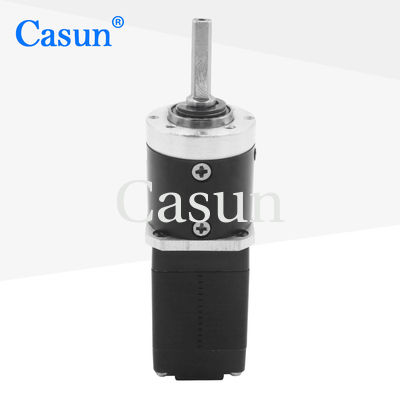

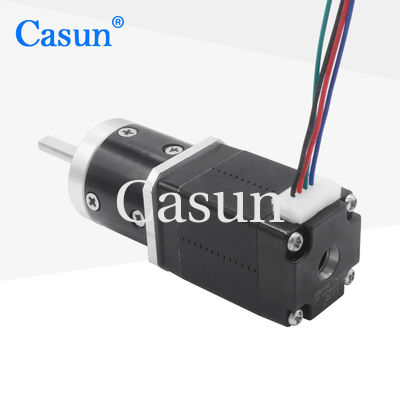

3.9V 20mN NEMA 8 versnellingsmotor 20x20x33mm Verhouding 5.2:1

Deze compacte 20x20x33mm versnellingsmotor levert 20mN koppel bij 3,9V met een 5.21:1 versnellingsverlagingsverhouding. De hybride stapsmotor biedt een krachtig vasthoudend koppel in verschillende maten. Deze is beschikbaar als standaard of op maat van uw specificaties.

Belangrijkste kenmerken

Bipolaire of unipolaire versies beschikbaar
Hybride stappenconstructie
Verkrijgbaar in een- of dubbeleasversies
CE- en RoHS-goedgekeurd
Aanpassingen op aanvraag

Afmetingen

Motorspecificaties

Specificatie	Waarde
Staphoek	10,8°
Grootte van het frame	28 mm
Aantal fasen	Fase 2
Nominale stroom	0.6 amp
Houdend koppel	20mN.m
Resistentie	6.5 ohm
Inductievermogen	2.2mH
Inertie van rotor	9 g-cm2
Motorgewicht	0.2 kg
Verminderingsgraad	5.2:1
Verbinding	Bipolair

Operatiespecificaties

Motor

Staphoek	10,8°
Maximale temperatuur	Maximaal 80°C
Omgevingstemperatuur	-20°C tot 50°C
Bergingstemperatuur	-20°C tot 100°C
Vochtigheidsbereik	met een gewicht van niet meer dan 85 gewichtspercenten
Magnetdraadisolatie	Klasse B 130°C
Isolatieweerstand	100 M Ohm bij 500 VDC
Dielectrische sterkte	500 VDC gedurende 1 minuut

Versnellingsbak

Huismateriaal	Metalen
Lagers bij uitgang	Koellagers
Max. Radiële belasting (12 mm vanaf de flens)	≤ 80N
Max. Asbelasting	≤ 30 N
Radial spel van de as (nabij de flens)	≤ 0,06 mm
Axial spel van de as	≤ 0,3 mm
Tegenreactie bij geen lading	1.5°

Beschikbare modellen

Motorlengte	Lengte van de versnellingsbak	Verhouding	Efficiëntie
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		35 mm	80%
60 mm		42.7 mm	70%

Op maat gemaakte motoroplossingen

Als onze standaardmotor niet aan uw eisen voldoet, kunnen wij de motor aanpassen aan uw specifieke behoeften. Aanpassingsinhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, leidingen met speciale vereisten, connectoren en meer.

Beschikbare opties

Encoder

Brek

Versnellingsbak

Schacht
