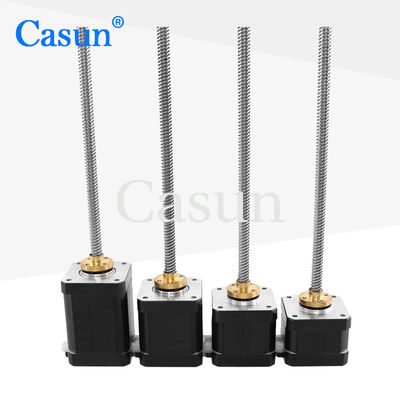

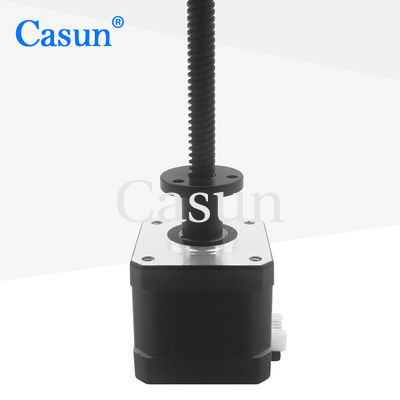

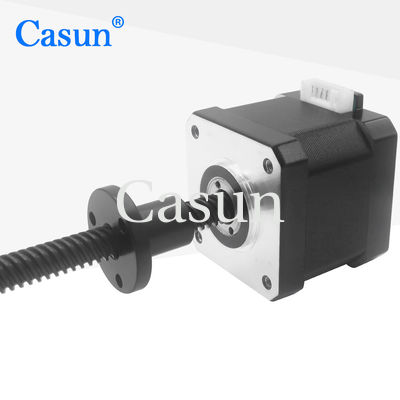

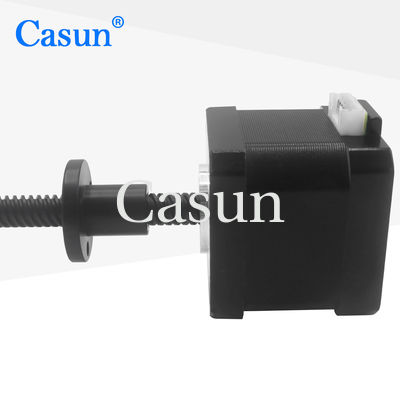

NEMA17 stepper motor met de holdingstorsie 450mN.m 0.3kg tr8*4 van de loodschroef voor 3D
De 42mm Hybride Stepper Motorreeks biedt krachtige holdingstorsie in een verscheidenheid van grootte aan.
Gebruik met een microstepping bestuurder om trilling te verminderen en hogere stapresolutie te bereiken.
Kies een basislijnversie of verzoek om uw eigen aangepaste configuratie.
Eigenschappen:
-
Bipolaire of eenpolige beschikbare versies
-
Hybride stepper bouw
-
Beschikbaar in enige of dubbele schachtversies
-
Goedgekeurd Ce en RoHS
-
Aanpassingen op verzoek
Motorspecificaties
|
Stapengel
|
1.8 °
|
|
Framgrootte
|
42 mm
|
|
Aantal Fase
|
tweefasen
|
|
Geschatte Stroom
|
2Amp
|
|
Het houden van Torsie
|
450 mN.m
|
|
Weerstand
|
1,1 ohm
|
|
Inductantie
|
2.6 MH
|
|
Rotorinertie
|
57g-cm ²
|
|
Motorgewicht
|
0.3kg
|
|
Loodschroef
|
Tr8X4
|
|
Verbinding
|
Bipolair
|
Het werken Specificaties
Staphoek: 1.8°
Maximumtemperatuur: 80°C maximum
Omgevingstemperatuur: -20 °C aan 50°C
Opslagtemperatuur -20: °C aan 100°C
Vochtigheidswaaier (%): 85% of non-condensing minder,
De Isolatie van de magneetdraad: Klasse B 130 gr.C.
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische Sterkte: 500 VDC voor 1 min
Schacht Radiaal Spel: 0.02Max. (450g-lading)
Schacht Asspel: 0.08Max. (450g-lading)
Max. radiale kracht: 28N (20mm van de flens)
Max. askracht): 10N
Torsiekrommen
Submodellen
| Model |
Het houden van Torsie |
Staphoek |
Motorlengte |
Type van Schacht |
Geschatte Stroom |
| 42SHD4950 |
0.13N.m |
1.8° |
20mm |
D schacht-20mm |
1.0A |
| 42SHD4003 |
0.26N.m |
1.8° |
34mm |
D schacht-20mm |
0.4A |
| 42SHD0261 |
0.45N.m |
1.8° |
40mm |
D schacht-20mm |
1.68A |
| 42SHD4425 |
0.59N.m |
1.8° |
48mm |
D schacht-24mm |
2.0A |
| 42SHD4813 |
0.8N.m |
1.8° |
60mm |
D schacht-24mm |
2.1A |
| Lichaamslengte |
Diameter van Schroef |
Hoogte |
Lengte van Schroef |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20-1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3,175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Download
Als onze standaardmotor niet aan uw behoeften kan voldoen,
wij kunnen de motor volgens uw behoeften aanpassen
De aangepaste inhoud omvat maar is niet beperkt tot speciale schachten, het winden parameters, installatiedimensies, looddraden met speciale vereisten, schakelaars, enz.
Opties:
Codeur | Rem | Versnellingsbak | Schacht
Gelieve te klikken de „ertoe brengen hieronder een citaat“ knoop om ons uw vereisten te vertellen.
