Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 28SHD4414-15BQ |

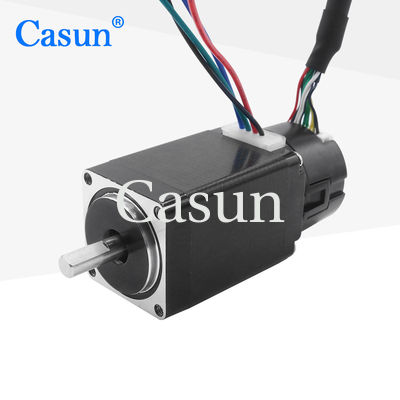

Nema11 Gesloten Lijnstepper Motor 98mN.m 0.95Amp met Codeur voor de machine van SMT CNC
De 42mm Hybride Stepper Motorreeks biedt krachtige holdingstorsie in een verscheidenheid van grootte aan.
Gebruik met een microstepping bestuurder om trilling te verminderen en hogere stapresolutie te bereiken.
Kies een basislijnversie of verzoek om uw eigen aangepaste configuratie.
Eigenschappen:
Stapengel
|
1.8 ° |
Framgrootte
|
42 mm |
Aantal Fase
|
tweefasen |
Geschatte Stroom
|
0.95Amp |
Het houden van Torsie
|
98mN.m |
Weerstand
|
3.2 hm |
Inductantie
|
2.7mH |
Rotorinertie
|
12g-cm ² |
Motorgewicht
|
0,14 kg |
Codeur Pulsh
|
2500 |
Verbinding
|
Bipolair |
Motor
Staphoek: 1.8°
Maximumtemperatuur: 80°C maximum
Omgevingstemperatuur: -20 °C aan 50°C
Opslagtemperatuur -20: °C aan 100°C
Vochtigheidswaaier (%): 85% of non-condensing minder,
De Isolatie van de magneetdraad: Klasse B 130 gr.C.
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische Sterkte: 500 VDC voor 1 min
Codeur
Voltage: 5 v
Output: A + A - B + B - Z + Z -
Model | Het houden van Torsie | Staphoek | Lengte | Type van Schacht | Geschatte Stroom |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D schacht-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D schacht-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D schacht-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D schacht-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D schacht-24mm | 2.1A |
