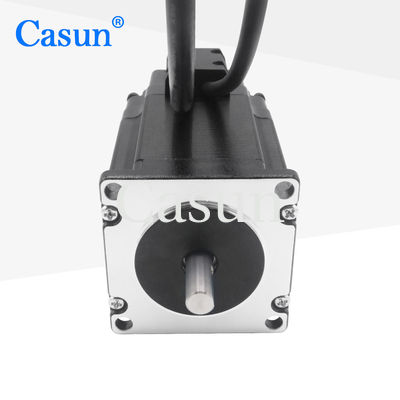

2NM 76mm NEMA 23 Gesloten Hybride Stepper van de Lijnmotor 2500ppr Motor

2NM 76mm NEMA 23 Gesloten Hybride Stepper van de Lijnmotor 2500ppr Motor

Merknaam:	Casun
Modelnummer:	57SHD4816-20BQH
Moq:	6 dagen
Prijs:	$23.94-$28.34
Betalingsvoorwaarden:	D/a, t/t, l/c, d/p
Toeleveringsvermogen:	40000+PCS+maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

CE,ROHS,ISO

Kleur:

Zwart

Huidig:

3AMP

Koppel vasthouden:

2000mN.m

Aangepast:

De motor kan worden ontworpen en geproduceerd op maat.

Verpakking Details:

Karton: 38x29xc14m

Markeren:

76mm NEMA 23 Gesloten Lijnmotor

Gesloten de Lijnmotor van 2NM NEMA 23

2500ppr hybride Stepper Motor

Productomschrijving

Nema 23 gesloten-loop stapmotor 57X57MM 76mm stapmotor 2.0NM 2500ppr Hybride gesloten-loop stapmotor

De 42mm Hybrid Stepper Motor Series biedt krachtig vasthoudend koppel in verschillende maten.

Gebruik met een micro-stepping driver om trillingen te verminderen en een hogere stapsresolutie te bereiken.

Kies een basisversie of vraag om uw eigen aangepaste configuratie.

Kenmerken:

Bipolaire of unipolaire versies beschikbaar
Hybride stappenconstructie
Verkrijgbaar in een- of dubbeleasversies
CE- en RoHS-goedgekeurd
Aanpassingen op aanvraag

Afmetingen

Motorspecificaties

Stiefengel.	1.8 °
Grootte van het frame	57 mm
Aantal fasen	Fase 2
Nominale stroom	3 ampère
Houdend koppel	2000 mN.m
Resistentie	0.95 ohm
Inductievermogen	3.6mH
Inertie van rotor	460 g-cm2
Gewicht van motor	1.1 kg
D-as	20 mm
Verbinding	Bipolair

Operatiespecificaties

Staphoek: 1,8°

Maximale temperatuur: maximaal 80°C

Omgevingstemperatuur: -20 °C tot 50 °C

Bergingstemperatuur -20 °C tot 100 °C

Vochtigheidsbereik (%): 85% of minder, niet-condenserend

Magnetdraad Isolatie:klasse B 130°C

Isolatieweerstand: 100 M Ohm bij 500 VDC

Dielectrische sterkte: 500 VDC gedurende 1 minuut

Schacht Radial Play:0.02 Max. (450 g-belasting)

Achtspel:0.08 Max. (450 g-belasting)

Maximale radiële kracht: 28 N (20 mm van de flens)

Max. askracht):10N

Torkcurves

Submodellen

Model	Houdend koppel	Staphoek	Motorlengte	Type schacht	Nominale stroom
42SHD4950	0.13 N.m.	10,8°	20 mm	D As 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D As 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D As 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D As 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D As 24 mm	2.1A

Lichaamslengte	Diameter van de schroef	Pitch	Lengte van de schroef
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 tot 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Download

Als onze standaardmotor niet aan uw behoeften kan voldoen,

We kunnen de motor aanpassen aan uw behoeften.

Aanpassingsinhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.

Opties:
Encoder, rem, versnellingsbak, schacht.

2NM 76mm NEMA 23 Gesloten Hybride Stepper van de Lijnmotor 2500ppr Motor 1

Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.

Markeringen:

76mm NEMA 23 Gesloten Lijnmotor

Gesloten de Lijnmotor van 2NM NEMA 23

2500ppr hybride Stepper Motor
