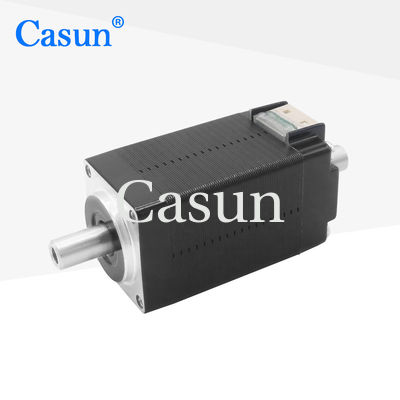

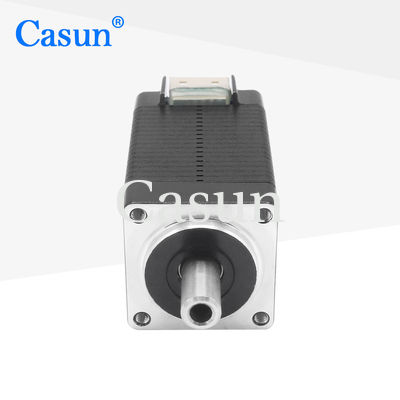

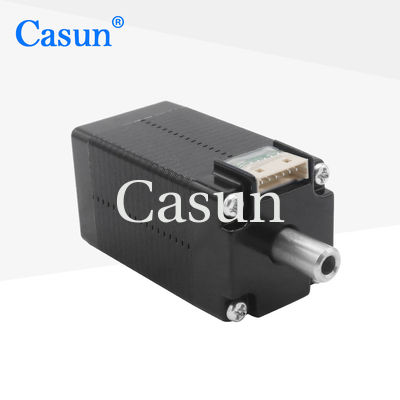

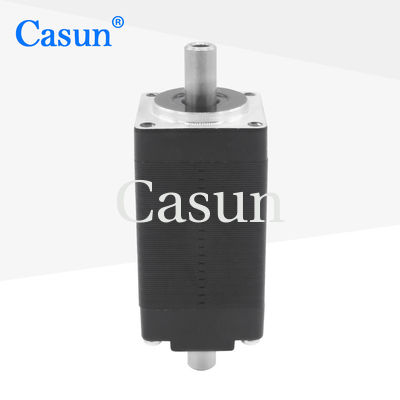

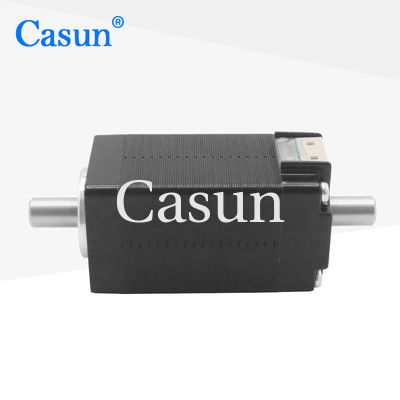

28x28x38mm 0.6A Motorpaso een paso 5.4V Nema 11 Dubbele Holle Schacht het Stappen Motor voor Medische Machine
De 20mm Hybride Stepper Motorreeks biedt krachtige holdingstorsie in een verscheidenheid van grootte aan.
Gebruik met een microstepping bestuurder om trilling te verminderen en hogere stapresolutie te bereiken.
Kies een basislijnversie of verzoek om uw eigen aangepaste configuratie.
Eigenschappen:
Stapengel
|
1.8 ° |
Framgrootte
|
42 mm |
Aantal Fase
|
tweefasen |
Geschatte Stroom
|
0,6 A |
Het houden van Torsie
|
32 mN.m |
Weerstand
|
9.0 Om |
Inductantie
|
3.2mH |
Rotorinertie
|
3.8 g-cm ² |
Motorgewicht
|
0,1 kg |
Aantal lood
|
4 |
Verbinding
|
Bipolair |
Staphoek: 1.8°
Maximumtemperatuur: 80°C maximum
Omgevingstemperatuur: -20 °C aan 50°C
Opslagtemperatuur -20: °C aan 100°C
Vochtigheidswaaier (%): 85% of non-condensing minder,
De Isolatie van de magneetdraad: Klasse B 130 gr.C.
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische Sterkte: 500 VDC voor 1 min
Casunmodel | Algemeen Model | Hoek | Motorlengte | Geschatte Stroom | Het houden van Torsie |
B20shd4353-10 | 8HS11-0204S | 1.8° | 28mm | 0.2A | 0,016 N.m |
8HS12-0506S | 1.8° | 28mm | 0.5A | 0.018N.m | |
20shd0501-10 | 8HS13-0604S | 1.8° | 34.3mm | 0.6A | 0.018N.m |
8HS15-0304S | 1.8° | 38mm | 0.3A | 0.03N.m | |
20SHD4255-10X | 8HS15-0604S | 1.8° | 38mm | 0.6A | 0.04N.m |
20shd4101-20 | 1.8° | 42mm | 0.8A | 0.03N.m |
