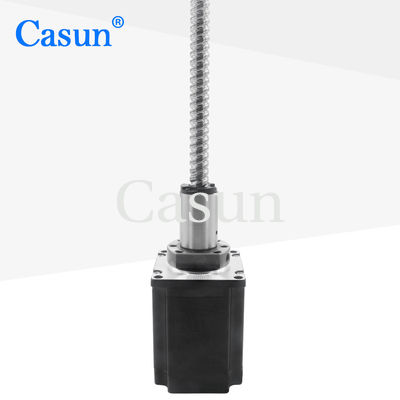

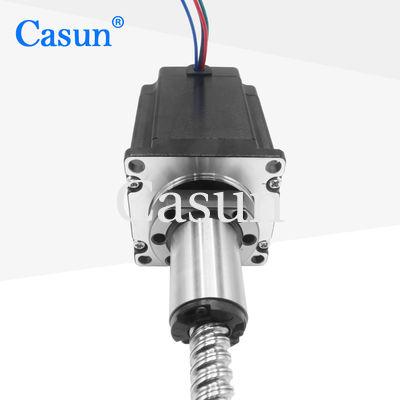

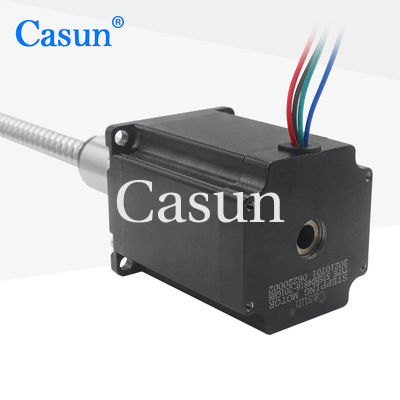

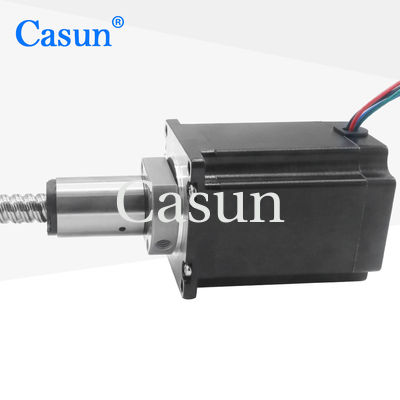

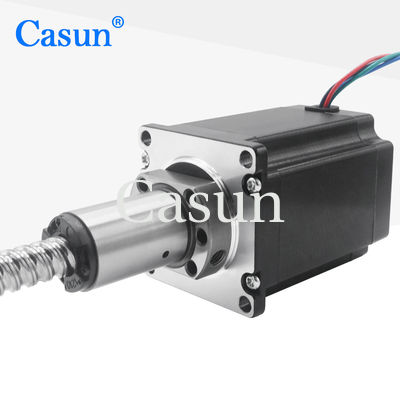

Casun 3A Nema 23 2.85V-Stepper van de Balschroef Motor Hybride Lineaire Actuator 57*57*76mm
Nema 23 Externe Lineaire Stepper van de Balschroef Motor 2000mNm 4.0A 76mm 24mm Lengte 201mm van het Diameterlood voor 3D
De 42mm Hybride Stepper Motorreeks biedt krachtige holdingstorsie in een verscheidenheid van grootte aan.
Gebruik met een microstepping bestuurder om trilling te verminderen en hogere stapresolutie te bereiken.
Kies een basislijnversie of verzoek om uw eigen aangepaste configuratie.
Eigenschappen:
Stapengel
|
1.8 ° |
Framgrootte
|
42 mm |
Aantal Fase
|
tweefasen |
Geschatte Stroom
|
3A |
Het houden van Torsie
|
2000 mN.m |
Weerstand
|
0.95ohm |
Inductantie
|
3.6mH |
Rotorinertie
|
460g-cm ² |
Motorgewicht
|
1.4kg |
Loodschroef
|
SPS01210-2.8 |
Verbinding
|
Bipolair |
Staphoek: 1.8°
Maximumtemperatuur: 80°C maximum
Omgevingstemperatuur: -20 °C aan 50°C
Opslagtemperatuur -20: °C aan 100°C
Vochtigheidswaaier (%): 85% of non-condensing minder,
De Isolatie van de magneetdraad: Klasse B 130 gr.C.
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische Sterkte: 500 VDC voor 1 min
Schacht Radiaal Spel: 0.02Max. (450g-lading)
Schacht Asspel: 0.08Max. (450g-lading)
Max. radiale kracht: 28N (20mm van de flens)
Max. askracht): 10N
Model | Het houden van Torsie | Staphoek | Motorlengte | Type van Schacht | Geschatte Stroom |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D schacht-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D schacht-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D schacht-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D schacht-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D schacht-24mm | 2.1A |
Lichaamslengte | Diameter van Schroef | Hoogte | Lengte van Schroef | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3,175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
