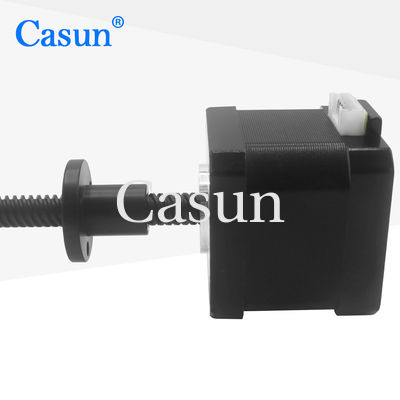

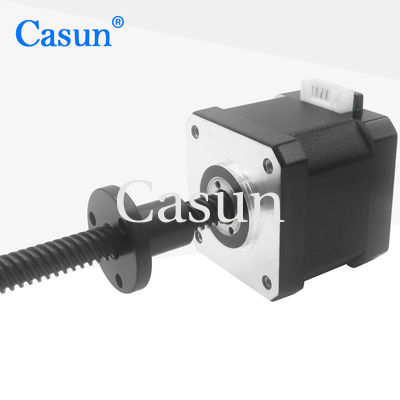

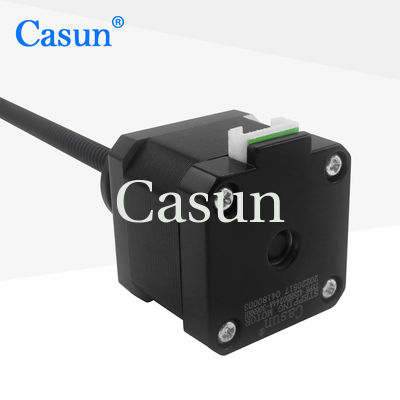

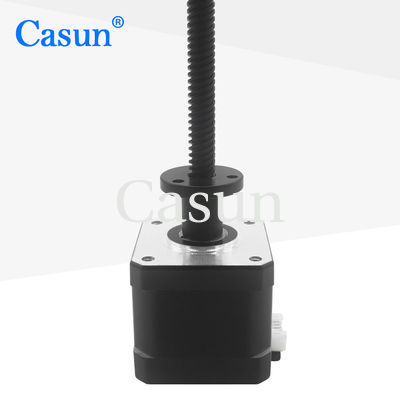

In vergelijking met andere soorten stappenmotoren kunnen extern aangedreven schroefstappenmotoren een hogere mechanische efficiëntie hebben.
Geschikt voor drukkers, graveermachines, 3D-printers en robots
Kenmerken:
-
Bipolaire of unipolaire versies beschikbaar
-
Elk model van onze stappenmotor is geschikt voor verschillende toepassingen
-
Verkrijgbaar in een- of dubbeleasversies
-
We zijn al 12 jaar actief in China en hebben meer dan 800 klanten bediend.
-
Professionele industrie voor onderzoek en ontwikkeling
Motorspecificaties
|
Stiefengel.
|
1.8 °
|
|
Grootte van het frame
|
42 mm
|
|
Aantal fasen
|
Fase 2
|
|
Nominale stroom
|
2 ampère
|
|
Houdend koppel
|
450 mNm
|
|
Resistentie
|
1.1 ohm
|
|
Inductievermogen
|
2.6 mH
|
|
Inertie van rotor
|
57 g-cm2
|
|
Gewicht van motor
|
00,3 kg
|
|

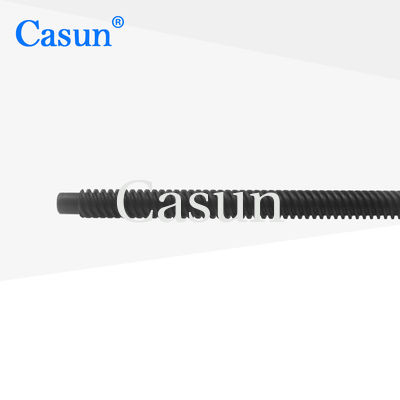

Loodschroef
|
Tr8X4
|
|
Verbinding
|
Bipolair
|
Operatiespecificaties
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Schacht Radial Play:0.02 Max. (450 g-belasting)
Achtspel:0.08 Max. (450 g-belasting)
Maximale radiële kracht: 28 N (20 mm van de flens)
Max. askracht):10N
Torkcurves
Submodellen
| Model |
Houdend koppel |
Staphoek |
Motorlengte |
Type schacht |
Nominale stroom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D As 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D As 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D As 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D As 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D As 24 mm |
2.1A |
| Lichaamslengte |
Diameter van de schroef |
Pitch |
Lengte van de schroef |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 tot 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Download
Als onze standaardmotor niet aan uw behoeften kan voldoen,
We kunnen de motor aanpassen aan uw behoeften.
Aanpassingsinhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.
