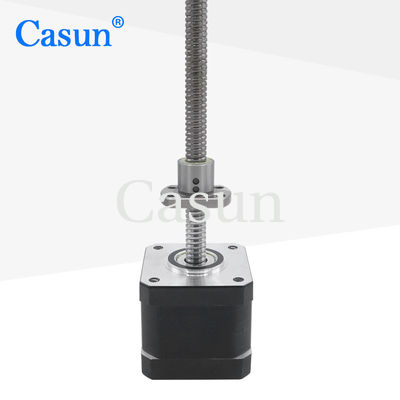

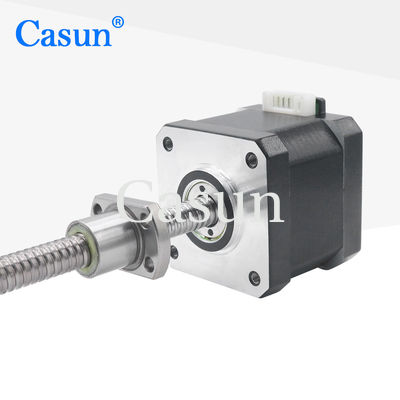

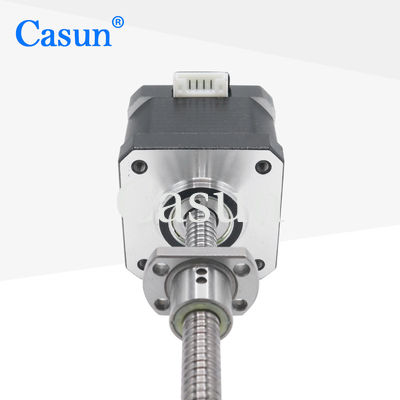

De kogelschroef heeft een lagere wrijvingsweerstand en een hoger rendement, waardoor de stapsmotor met hogere snelheden kan werken.
De balgeleide structuur kan een soepele beweging en een laag wrijvingsverlies bieden.
Kenmerken:
-
Bipolaire of unipolaire versies beschikbaar
-
Hybride stappenconstructie
-
Onze ingenieurs zullen binnen 48 uur contact opnemen om de optimale oplossing aan te bieden.
-
CE- en RoHS-goedgekeurd
-
Uw aankoop wordt ondersteund door een garantie van tien jaar, waardoor u volledig vertrouwen hebt
Motorspecificaties
|
Stiefengel.
|
1.8 °
|
|
Grootte van het frame
|
42 mm
|
|
Aantal fasen
|
Fase 2
|
|
Nominale stroom
|
1.68 ampère
|
|
Houdend koppel
|
450 mNm
|
|
Resistentie
|
1.95 ohm
|
|
Inductievermogen
|
4.4 mH
|
|
Inertie van rotor
|
57 g-cm2
|
|
Gewicht van motor
|
00,3 kg
|
|
Loodschroef
|
Tr8X2
|
|
Verbinding
|
Bipolair
|
Operatiespecificaties
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Schacht Radial Play:0.02 Max. (450 g-belasting)
Achtspel:0.08 Max. (450 g-belasting)
Maximale radiële kracht: 28 N (20 mm van de flens)
Max. askracht):10N
Torkcurves
Submodellen
| Model |
Houdend koppel |
Staphoek |
Motorlengte |
Type schacht |
Nominale stroom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D As 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D As 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D As 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D As 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D As 24 mm |
2.1A |
| Lichaamslengte |
Diameter van de schroef |
Pitch |
Lengte van de schroef |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 tot 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Download
Als onze standaardmotor niet aan uw behoeften kan voldoen,
We kunnen de motor aanpassen aan uw behoeften.
Aanpassingsinhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.
Opties:
Encoder, rem, versnellingsbak, schacht.
