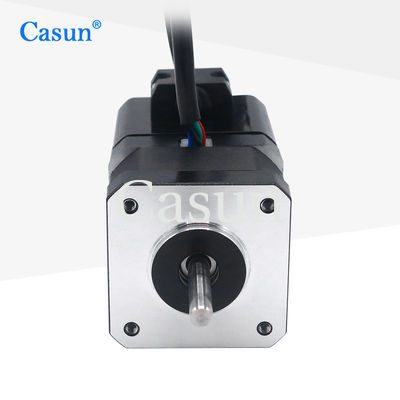

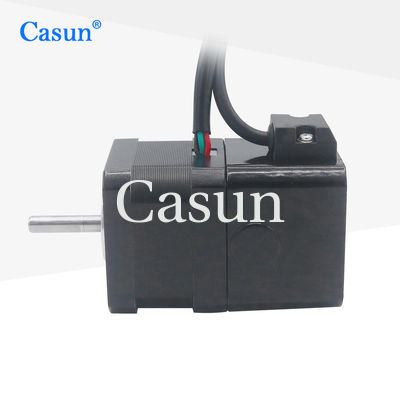

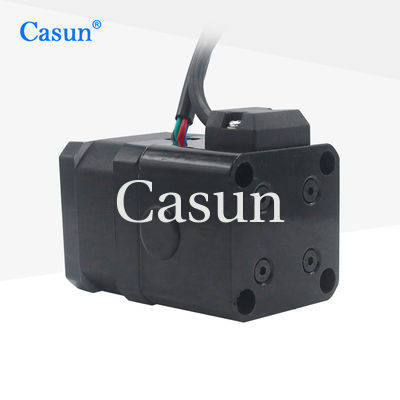

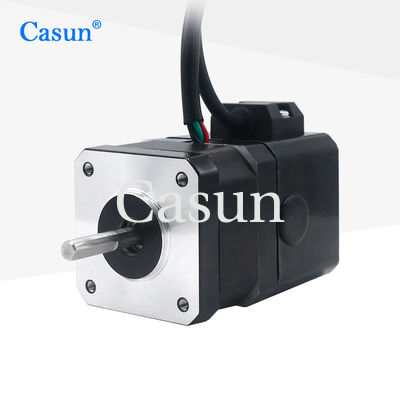

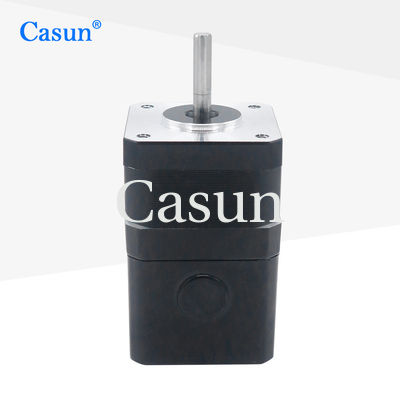

De reminrichting kan een omgekeerde rotatie voorkomen wanneer de motor overbelast of per ongeluk is gestopt, waardoor motorbeschadiging en systeemfalen worden voorkomen.
Een stappenmotor met remmen kan mechanische trillingen en trillingen verminderen.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
42 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
1.2 A |
Houdend koppel
|
300 mN.m. |
Resistentie
|
5.0 om |
Inductievermogen
|
6.2 mH |
Inertie van rotor
|
38 g-cm2 |
Gewicht van motor
|
0.42 kg |
Aantal leads
|
4 |
Verbinding
|
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Casun-model | Algemeen model | Staphoek | Motorlengte | Nominale stroom | Houdend koppel |
00,9° graad | |||||
42SHB4002-17 | 17HM08-1204S | 0.9° | 20 mm | 1.2 A | 0.11 N.m |
42SHB0303-22 | _ | 0.9° | 34 mm | 0.5A | 0.24 N.m. |
42SHB0509-24B | 17HM15-0904S | 0.9° | 40 mm | 0.9 A | 0.35 N.m |
42SHB4608-24B1 | 17HM19-2004S | 0.9° | 48 mm | 2.0 A | 0.46 N.m |
10,8° graad | |||||
42SHD4950-20B | 17HS08-1004S | 10,8° | 20 mm | 1.0 A | 0.13 N.m. |
45SHD0513-20B | _ | 10,8° | 26 mm | 1.2A | 0.26N.m. |
42SHD0008-24 | 17HS-0316S | 10,8° | 34 mm | 0.3 A | 0.16 N.m. |
42SHD4003-20B | 17HS13-0404S1 | 10,8° | 34 mm | 0.4 A | 0.26 N.m. |
42SHD4046-24 | 17HS13-1334S | 10,8° | 34 mm | 1.33 A | 0.22 N.m |
42SHD0217-24B | 17HS4401 | 10,8° | 40 mm | 1.5 A | 0.5 N.m |
42SHD0192-24B | 17HS15-1504S1 | 10,8° | 40 mm | 1.5 A | 0.45 N.m. |
42SHD0134-22B | 17HS15-1704S | 10,8° | 40 mm | 1.7 A | 0.44 N.m. |
42SHD0285-24B | 17HS15-0404S | 10,8° | 40 mm | 0.4 A | 0.4 N.m. |
42SHD4425-24B | 17HS19-2004S1 | 10,8° | 48 mm | 2.0 A | 0.59 N.m. |
42SHD4463-24B | 42BYGHW811 | 10,8° | 48 mm | 2.5 A | 0.48 N.m |
42SHD0450-20BH | 17HS8401S | 10,8° | 48 mm | 1.8A | 0.52 N.m. |
42SHD4813-24B | 17HS24-2104S | 10,8° | 60 mm | 2.1 A | 0.8 N.m. |
