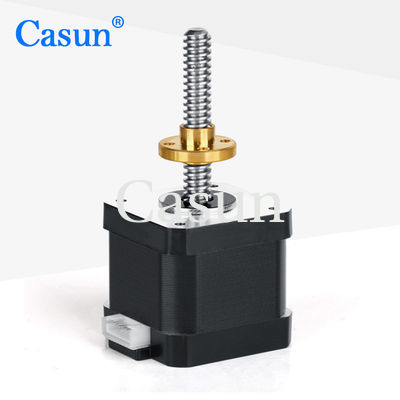

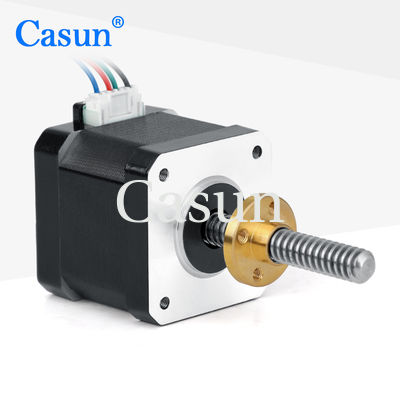

Casun lineaire 42x42 mm Tr8x8 hybride stappenmotor voor CNC-freesmachine

Casun lineaire 42x42 mm Tr8x8 hybride stappenmotor voor CNC-freesmachine

Merknaam:	Casun
Modelnummer:	42shd4217-100nkl1
Moq:	6 dagen
Prijs:	$12-$18
Betalingsvoorwaarden:	D/a, t/t, l/c, d/p
Toeleveringsvermogen:	40000+PCS+maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

CE,ROHS,ISO

Kleur:

Zwart

Huidig:

1.5AMP

Koppel vasthouden:

400mN.m

Aangepast:

De motor kan worden ontworpen en geproduceerd op maat.

Aangepast:

De motor kan worden ontworpen en geproduceerd op maat.

Verpakking Details:

Karton: 38x29xc14m

Levering vermogen:

40000+PCS+maand

Markeren:

Casun lineaire hybride stappenmotor

Hybride stappenmotor van 42x42 mm

Productomschrijving

Casun lineaire 42x42mm Tr8x8 Hybride stappenmotor voor CNC-freesmachine

Casun lineaire stappenmotor 42x42mm tr8x8 hybride stappenmotor voor CNC-freesmachine. The Nema17 stepper motor with a 42mm x 42mm frame size and a captive linear screw is another option for CNC milling machines and other precision motion control applications where linear motion is requiredDeze motor is voorzien van een lijnvormige schroef die een nauwkeurige en nauwkeurige positionering biedt.

Net als andere motoren in de 42mm Hybrid Stepper Motor Series biedt deze motor een krachtig vasthoudend koppel en kan deze worden gebruikt met een microstempdriver om trillingen te verminderen en een hogere stapresolutie te bereiken.De serie komt in verschillende maten en kan worden aangepast aan uw specifieke behoeften.

Kenmerken

Bipolaire of unipolaire versies beschikbaar
Hybride stappenconstructie
Verkrijgbaar in een- of dubbeleasversies
CE- en RoHS-goedgekeurd
Aanpassingen op aanvraag

Afmetingen

Motorspecificaties

Specificatie	Waarde
Staphoek	10,8°
Grootte van het frame	42 mm
Aantal fasen	Fase 2
Nominale stroom	1.2Amp
Houdend koppel	260 mN.m.
Resistentie	2.5 ohm
Inductievermogen	3.3mH
Inertie van rotor	38 g-cm2
Motorgewicht	0.2 kg
Loodschroef	Tr6.35X1
Verbinding	Bipolair

Operatiespecificaties

Parameter	Specificatie
Staphoek	10,8°
Maximale temperatuur	Maximaal 80°C
Omgevingstemperatuur	-20°C tot 50°C
Bergingstemperatuur	-20°C tot 100°C
Vochtigheidsbereik	met een gewicht van niet meer dan 85 gewichtspercenten
Magnetdraadisolatie	Klasse B 130 graden C
Isolatieweerstand	100 M Ohm bij 500 VDC
Dielectrische sterkte	500 VDC gedurende 1 minuut
Schacht Radial Play	0.02 Max. (450 g-belasting)
Axial spel van de as	0.08 Max. (450 g-belasting)
Max. Radiële kracht	28N (20 mm van de flens)
Maximale askracht	10N

Submodellen

Model	Houdend koppel	Staphoek	Motorlengte	Type schacht	Nominale stroom
42SHD4950	0.13 N.m.	10,8°	20 mm	D As 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D As 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D As 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D As 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D As 24 mm	2.1A

Beschikbare opties

Encoder

Brek

Versnellingsbak

Schacht

Aanpassingsopties

Als onze standaard motoropties niet voldoen aan uw specifieke vereisten, kunnen we aangepaste oplossingen aanbieden om aan uw behoeften te voldoen.

Speciale schachten: Wij kunnen de diameter, lengte, vorm en materiaal van de schacht aanpassen aan uw behoeften.
Wikkelparameters: Wij kunnen de wikkelparameters zoals het aantal palen, draadmeter en wikkelpatroon aanpassen om aan uw specifieke eisen te voldoen.
Installatie afmetingen: We kunnen de installatie afmetingen van de motor aanpassen aan de ruimte beperkingen van uw toepassing.
Looddraden met speciale vereisten: We kunnen de lengte, het type en het aantal looddraden aanpassen aan uw specifieke behoeften.
Verbindingen: We kunnen de verbindingen op de motor toevoegen of wijzigen om aan de vereisten van uw toepassing te voldoen.

We hebben een team van ervaren ingenieurs die met u kunnen samenwerken om een op maat gemaakte oplossing te ontwikkelen die voldoet aan uw specifieke behoeften en vereisten.Neem gerust contact met ons op om uw aanpassingsbehoeften te bespreken.
