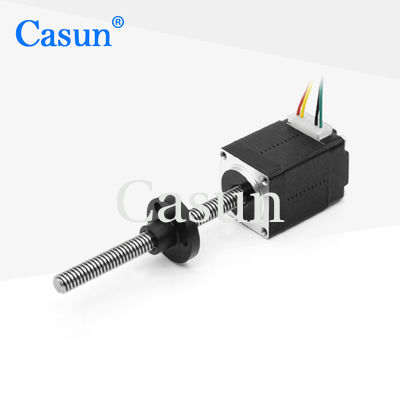

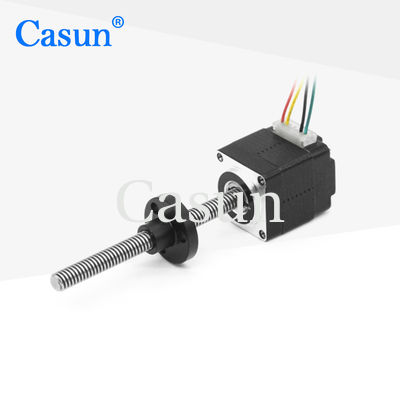

De schroefstepper van het Casunnema8 nema11 nme14 hybride lood stepper van de motortr5x2 gevangen schroef motor

Casun Nema8 Nema11 Nme14 Hybride lood schroefstapsmotor Tr5x2 Captive schroefstapsmotor

De Nema 8-stapmotor met een frame van 20 mm x 20 mm en een gecaptiveerde lineaire schroef is een andere optie voor schoonheidsmachines en andere precisiebewegingsbesturingstoepassingen waar lineaire beweging vereist is.Deze motor is voorzien van een lijnvormige schroef die een precieze en nauwkeurige positionering biedt.


Net als andere motoren in de 20mm Hybrid Stepper Motor Series biedt deze motor een krachtig vasthoudend koppel en kan deze worden gebruikt met een microstempdriver om trillingen te verminderen en een hogere stapresolutie te bereiken.De serie komt in verschillende maten en kan worden aangepast aan uw specifieke behoeften.

Kenmerken:

• Bipolaire of unipolaire versies beschikbaar

• Hybride stappenconstructie

• Verkrijgbaar in een- of dubbeleasversies

• CE- en RoHS-goedgekeurd

• Aanpassingen op aanvraag

Motorspecificaties

Operatiespecificaties

Staphoek: 1,8°

Maximale temperatuur: maximaal 80°C

Omgevingstemperatuur: -20 °C tot 50 °C

Bergingstemperatuur -20 °C tot 100 °C

Vochtigheidsbereik (%): 85% of minder, niet-condenserend

Magnetdraad Isolatie:klasse B 130°C

Isolatieweerstand: 100 M Ohm bij 500 VDC

Dielectrische sterkte: 500 VDC gedurende 1 minuut

Schacht Radial Play:0.02 Max. (450 g-belasting)

Achtspel:0.08 Max. (450 g-belasting)

Maximale radiële kracht: 28 N (20 mm van de flens)

Max. askracht):10N

Torkcurves

Submodellen

Download

Als onze standaard motoropties niet voldoen aan uw specifieke vereisten, kunnen we aangepaste oplossingen aanbieden om aan uw behoeften te voldoen.

- Speciale assen: wij kunnen de diameter, lengte, vorm en het materiaal van de schacht aanpassen aan uw behoeften.

- Wikkelparameters: We kunnen de wikkelparameters zoals het aantal palen, de draadmeter en het wikkelpatroon aanpassen aan uw specifieke vereisten.

- Installatie afmetingen: we kunnen de installatie afmetingen van de motor aanpassen aan de ruimte beperkingen van uw toepassing.

- Looddraden met speciale vereisten: wij kunnen de lengte, het type en het aantal looddraden aanpassen aan uw specifieke behoeften.

- Verbindingen: we kunnen de verbindingen op de motor toevoegen of wijzigen om aan de eisen van uw toepassing te voldoen.

We hebben een team van ervaren ingenieurs die met u kunnen samenwerken om een op maat gemaakte oplossing te ontwikkelen die voldoet aan uw specifieke behoeften en vereisten.Neem gerust contact met ons op om uw aanpassingsbehoeften te bespreken.

Opties:
Encoder, rem, versnellingsbak, schacht.

Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
