Stappenmotor met externe spindel Nema8 hybride niet-vaste stappenmotor Tr3.5*4 P1

Stappenmotor met externe spindel Nema8 hybride niet-vaste stappenmotor Tr3.5*4 P1

Merknaam:	Casun
Modelnummer:	28SHD4351-01TL
Moq:	6 dagen
Prijs:	$8.99-$18
Betalingsvoorwaarden:	D/a, t/t, l/c, d/p
Toeleveringsvermogen:	40000+PCS+maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

CE,ROHS,ISO

Kleur:

Zwart

Huidig:

0.5Amp

Koppel vasthouden:

14mN.m

Aangepast:

De motor kan worden ontworpen en geproduceerd op maat.

Verpakking Details:

Karton: 38x29xc14m

Levering vermogen:

40000+PCS+maand

Markeren:

Externe loodschroefstapmotor

Nema8 Hybride loodschroefstapmotor

Productomschrijving

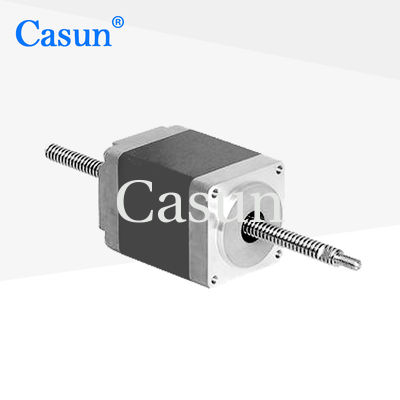

Externe loodschroefstapsmotor Nema8 Hybride niet-gecaptive stapsmotor Tr3.5*4 P1

Casun NEMA8 hybride niet-gecaptive stapsmotor TR3.5*4 ((P1) externe loodschroefstapsmotor

De NEMA 8 stappenmotor is een kleine stappenmotor die vaak wordt gebruikt in toepassingen die een precieze bewegingsregeling vereisen in compacte ruimtes.waardoor het ideaal is voor toepassingen die weinig vermogen en hoge precisie vereisen.

Deze motor zorgt voor een precieze lineaire beweging, waardoor het geschikt is voor miniatuur lineaire aandrijvingen, precisie positioneringssystemen en mini CNC-machines.De loodschroef verandert roterende beweging in lineaire beweging, die een nauwkeurige en herhaalbare lineaire positionering biedt.

Belangrijkste kenmerken

Bipolaire of unipolaire versies beschikbaar
Hybride stappenconstructie
Verkrijgbaar in een- of dubbeleasversies
CE- en RoHS-goedgekeurd
Aanpassingen op aanvraag

Afmetingen

Motorspecificaties

Staphoek	10,8°
Grootte van het frame	20 mm
Aantal fasen	Fase 2
Nominale stroom	0.5 ampère
Houdend koppel	14 mN.m.
Resistentie	- Ohm.
Inductievermogen	- mH.
Inertie van rotor	- g-cm2
Motorgewicht	00,06 kg
Loodschroef	Tr3.5X4
Verbinding	Bipolair

Operatiespecificaties

Staphoek	10,8°
Maximale temperatuur	Maximaal 80°C
Omgevingstemperatuur	-20°C tot 50°C
Bergingstemperatuur	-20°C tot 100°C
Vochtigheidsbereik	met een gewicht van niet meer dan 85 gewichtspercenten
Magnetdraadisolatie	Klasse B 130°C
Isolatieweerstand	100 M Ohm bij 500 VDC
Dielectrische sterkte	500 VDC gedurende 1 minuut
Schacht Radial Play	0.02 Max. (450 g-belasting)
Axial spel van de as	0.08 Max. (450 g-belasting)
Max. Radiële kracht	28N (20 mm van de flens)
Maximale askracht	10N

Beschikbare modellen

Model	Houdend koppel	Staphoek	Motorlengte	Type schacht	Nominale stroom
42SHD4950	0.13 N.m.	10,8°	20 mm	D As 20 mm	1.0 A
42SHD4003	0.26 N.m.	10,8°	34 mm	D As 20 mm	0.4 A
42SHD0261	0.45 N.m.	10,8°	40 mm	D As 20 mm	1.68 A
42SHD4425	0.59 N.m.	10,8°	48 mm	D As 24 mm	2.0 A
42SHD4813	0.8 N.m.	10,8°	60 mm	D As 24 mm	2.1 A

Beschikbare opties

Encoder

Brek

Versnellingsbak

Schacht

Aanpassingsdiensten

Als onze standaard motor opties niet voldoen aan uw vereisten, bieden we op maat gemaakte oplossingen, waaronder:

Speciale schachten: aangepaste diameter, lengte, vorm en materiaal
Wikkelparameters: aangepaste palen, draadmeter en wikkelpatronen
Installatie afmetingen: aangepast aan uw ruimtebeperkingen
Looddraden: aangepaste lengte, soort en aantal draden
Verbindingen: aangevuld of aangepast aan uw behoeften

Ons ervaren engineeringteam kan op maat gemaakte oplossingen ontwikkelen om aan uw specifieke behoeften te voldoen.
