Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 57SHD4816-150GHH |

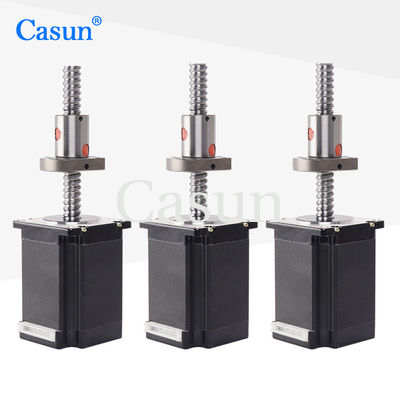

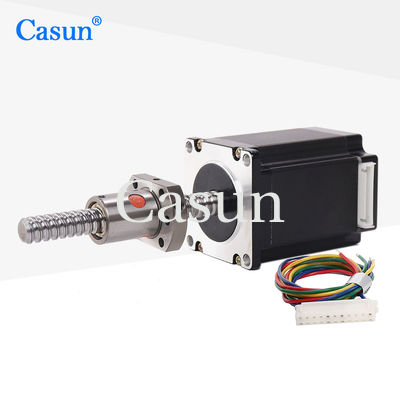

Nema 23 Externe Ball Screw Lineaire Stappenmotor 2000mNm 3.0A 76mm 12mm Diameter Lood Lengte 150mm voor 3D
De 57 mm hybride stappenmotorserie biedt een krachtig houdkoppel in verschillende maten.
Gebruik met een microstepping-driver om trillingen te verminderen en een hogere stapresolutie te bereiken.
Kies een basisversie of vraag uw eigen configuratie op maat aan.
Functies:
Stief engel
|
1,8 ° |
Framemaat
|
57mm |
Aantal Fase
|
2 Fase |
Nominale stroom
|
3A |
Houdkoppel
|
2000 mN.m |
Weerstand
|
0,95 ohm |
Inductie
|
3,6 mH |
Rotor traagheid
|
460g-cm² |
Motorisch gewicht
|
1,4 kg |
Loden schroef
|
SPS01210-2.8 |
Verbinding
|
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Opslagtemperatuur -20: °C tot 100°C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magneetdraadisolatie: klasse B 130 graden C
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische sterkte: 500 VDC gedurende 1 minuut
Schacht radiale speling:0.02Max.(450g-lading)
As axiale speling:0.08Max.(450g-lading)
Max.radiale kracht: 28N (20 mm vanaf de flens)
Max.axiale kracht): 10N
Model | Houdkoppel | Stap Hoek | Motorische lengte | Type schacht | Nominale stroom |
42SHD4950 | 0,13 Nm | 1,8° | 20mm | D Schacht-20mm | 1.0A |
42SHD4003 | 0,26 Nm | 1,8° | 34mm | D Schacht-20mm | 0.4A |
42SHD0261 | 0,45 Nm | 1,8° | 40mm | D Schacht-20mm | 1.68A |
42SHD4425 | 0,59 Nm | 1,8° | 48mm | D-schacht - 24 mm | 2.0A |
42SHD4813 | 0,8 Nm | 1,8° | 60mm | D-schacht - 24 mm | 2.1A |
Lichaamslengte | Diameter van de schroef | Toonhoogte | Lengte van de schroef | ||
20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20-1000mm | ||
8 | |||||
6.35 uur | 1.27 | ||||
3.175 | |||||
6.35 uur | |||||
6.5 | 3 | ||||
6.35 uur | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
