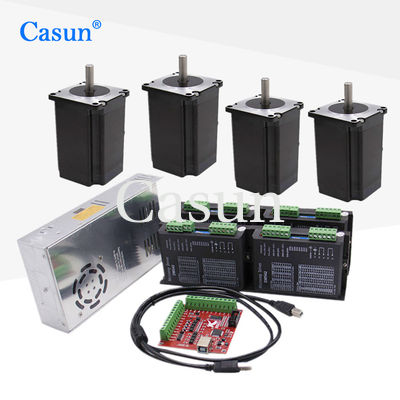

Een typische uitrusting van NEMA23 3N.m CNC kan de volgende componenten omvatten:
Een typische uitrusting van NEMA23 zou 3N.m CNC een NEMA23-stepper motor met een holdingstorsie van 3N.m omvatten. De NEMA23-stepper motor is een wijd gebruikte motorgrootte in CNC machines toe te schrijven aan zijn verenigbaarheid met diverse systemen van de motiecontrole en zijn capaciteit om nauwkeurige controle van motie te verstrekken.
De holdingstorsie van 3N.m wijst op de capaciteit van de motor om een stationair standpunt in te nemen wanneer de macht wordt toegepast, zich verzet tegen om het even welke externe krachten die kunnen proberen om het te bewegen. Deze torsiespecificatie is een belangrijke factor in het bepalen van de geschiktheid van de motor voor specifieke CNC toepassingen, aangezien het de capaciteit van de motor beïnvloedt om de scherpe krachten te behandelen en stabiliteit te handhaven tijdens verrichting.
Eigenschappen:
Stapengel |
1.8 ° |
Framgrootte |
57mm |
Aantal Fase |
tweefasen |
Geschatte Stroom |
5 A |
Het houden van Torsie |
3N.m |
Weerstand |
2.8ohm |
Inductantie |
7.5 MH |
Rotorinertie |
650 g-cm ² |
Motorgewicht |
1,3 kg |
Aantal lood |
4 |
Verbinding |
Bipolair |
Staphoek: 1.8°
De staphoek verwijst naar de hoekige die afstand door de stepper rotor van de motor voor elke stap wordt behandeld. In dit geval, beweegt de motor 1,8 graden met elke stap.
Maximumtemperatuur: 80°C maximum
Deze specificatie wijst op de maximumtemperatuur de stepper motor veilig waarkan werken bij zonder schade of prestatiesdegradatie te veroorzaken. Het maximum - de toelaatbare temperatuur voor deze motor is 80°C.
Omgevingstemperatuur: -20 °C aan 50°C
De omgevingstemperatuurwaaier specificeert de milieutemperatuur waarbinnen de stepper motor kan effectief werken. In dit geval, kan de motor in temperaturen werken die van -20°C tot 50°C. gaan.
Opslagtemperatuur: -20 °C aan 100°C
De waaier van de opslagtemperatuur wijst op de temperatuurwaaier waarin de stepper motor kan worden opgeslagen zonder zijn functionaliteit te beïnvloeden. Het is veilig om de motor binnen de waaier van -20°C aan 100°C. op te slaan.
Model | Holding Torsie |
Geschat Huidig |
Weerstand per fase |
Inductantie per fase |
Klink torsie |
Rotor inertie |
Lood draad |
Motor lengte |
mN.m | A | Ω | MH | mN.m | g.cm ² | Nr. | mm | |
60SHD4201 | 650 | 0,6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0,75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
