Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD0244A-306NLH |

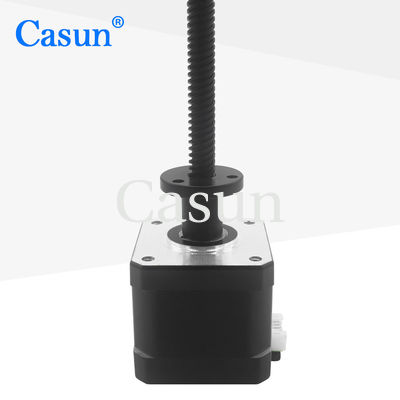

1,8 Graad NEMA 17 Stepper Motor Tr8*4 40mm lichaam 2.0A voor Mechanische Verwerking
NEMA 17 schroefstepper motor goede zelfsluitende kenmerken, d.w.z., het hebben kan de huidige positie handhaven na het tegenhouden van de input van het aandrijvingssignaal.
Mechanische verwerking, Roboticatechnologie, Automatiseringsmateriaal.
Eigenschappen:
Stapengel
|
1.8 ° |
Framgrootte
|
42 mm |
Aantal Fase
|
tweefasen |
Geschatte Stroom
|
2Amp |
Het houden van Torsie
|
450 mN.m |
Weerstand
|
1,1 ohm |
Inductantie
|
2.6 MH |
Rotorinertie
|
57g-cm ² |
Motorgewicht
|
0.3kg |

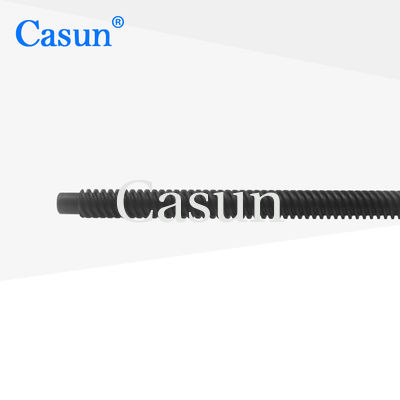

Loodschroef
|
Tr8X4 |
Verbinding
|
Bipolair |
Staphoek: 1.8°
Maximumtemperatuur: 80°C maximum
Omgevingstemperatuur: -20 °C aan 50°C
Opslagtemperatuur -20: °C aan 100°C
Vochtigheidswaaier (%): 85% of non-condensing minder,
De Isolatie van de magneetdraad: Klasse B 130 gr.C.
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische Sterkte: 500 VDC voor 1 min
Schacht Radiaal Spel: 0.02Max. (450g-lading)
Schacht Asspel: 0.08Max. (450g-lading)
Max. radiale kracht: 28N (20mm van de flens)
Max. askracht): 10N
Model | Het houden van Torsie | Staphoek | Motorlengte | Type van Schacht | Geschatte Stroom |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D schacht-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D schacht-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D schacht-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D schacht-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D schacht-24mm | 2.1A |
Lichaamslengte | Diameter van Schroef | Hoogte | Lengte van Schroef | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3,175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
