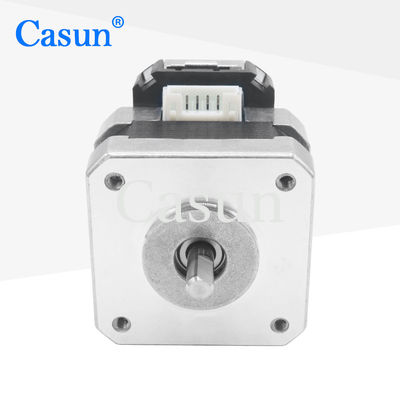

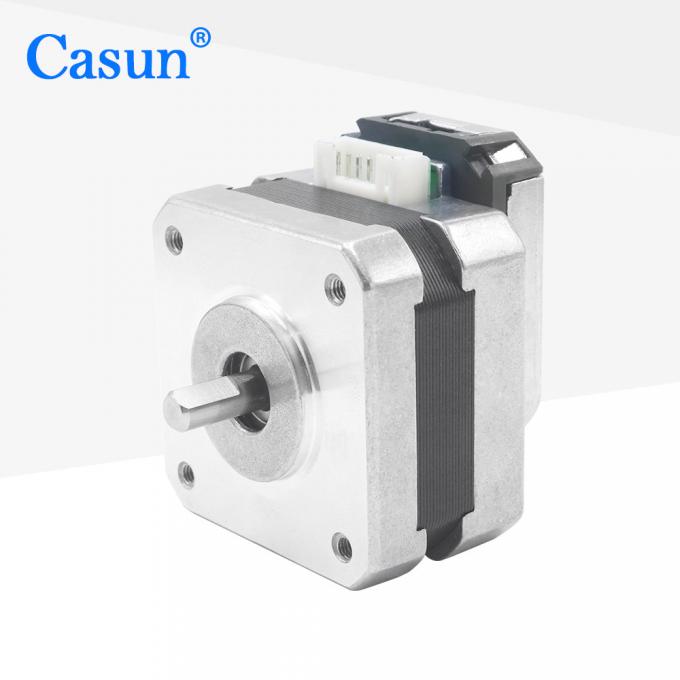

42×42×26 mm stappenmotor met encoder 1.5A NEMA 17 voor CNC-accessoires
De 42mm Hybrid Stepper Motor Series heeft een relatief hoog koppel en kan een hoge snelheid handhaven.
De as kan hoge belastingen weerstaan en is geschikt voor verschillende toepassingen, zoals drukmachines, automatiseringsapparatuur en robots.
Kenmerken:
Stiefengel. |
1.8 ° |
Grootte van het frame |
42 mm |
Aantal fasen |
Fase 2 |
Nominale stroom |
1.5 A |
Houdend koppel |
200 mNm |
Resistentie |
1.8 ohm |
Inductievermogen |
2.4 mH |
Inertie van rotor |
38 g-cm2 |
Gewicht van motor |
0.2 kg |
Aantal leads |
4 |
Verbinding |
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Model | Houdend koppel | Staphoek | Motorlengte | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
