NEMA 23 Geïntegreerde externe lood schroef stapsmotor 2N.M Geïntegreerde captive stapsmotor

NEMA 23 Geïntegreerde externe lood schroef stapsmotor 2N.M Geïntegreerde captive stapsmotor

Merknaam:	Casun
Modelnummer:	57SHD4811-330NXH-PSM57
Moq:	6 dagen
Prijs:	$16.68-$30
Betalingsvoorwaarden:	D/a, t/t, l/c, d/p
Toeleveringsvermogen:	40000+PCS+maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

CE,ROHS,ISO

Stiefengel.:

1,8°

Koppel vasthouden:

2N.m.

Huidig:

2.8A

Motorlengte:

76 mm

Schacht:

Schroefschacht 330mm Lengte

Aangepast:

De motor kan worden ontworpen en geproduceerd op maat.

Verpakking Details:

Karton: 38x29xc14m

Levering vermogen:

40000+PCS+maand

Markeren:

NEMA 23 Lood schroef stappenmotor

Blei schroef stappenmotor 2N.M.

Productomschrijving

NEMA 23 Geïntegreerde externe loodschroefstapsmotor 2N.M Geïntegreerde ingebouwde stapsmotor

De Casun Integrated External Lead Screw Stepper Motor is een specifiek type stapmotor ontworpen en geproduceerd door Casun.m (Newtonmeter)De term "geïntegreerde externe schroef" geeft aan dat de motor een mechanisme van externe schroef bevat, dat wordt gebruikt voor lineaire bewegingen.

Een loodschroef is een draadloze as die rotatiebeweging omzet in lineaire beweging.de Casun-motor biedt een compacte oplossing voor toepassingen die een precieze lineaire positionering vereisen.

De term "captive stepper motor" verwijst naar een stappermotor die een mechanisme bevat om te voorkomen dat de as vrij draait wanneer de motor niet wordt aangedreven.Dit ontwerp zorgt ervoor dat de motoras in een vaste positie blijft, zorgt voor stabiliteit en voorkomt ongewenste bewegingen.

Over het algemeen is de Casun geïntegreerde externe loodschroefstapmotor NEMA 23 2N.M geschikt voor toepassingen die zowel roterende als lineaire bewegingsregeling vereisen,het aanbieden van precieze positionerings- en vasthoudingsvermogen.

Belangrijkste kenmerken

Bipolaire of unipolaire versies beschikbaar
Hybride stappenconstructie
Verkrijgbaar in een- of dubbeleasversies
CE- en RoHS-goedgekeurd
Onze ingenieurs zullen binnen 48 uur contact met u opnemen om u de beste oplossing te bieden.

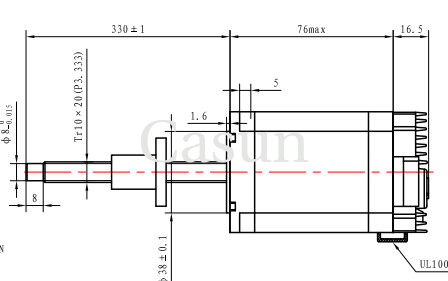

Afmetingen

Motorspecificaties

Staphoek	10,8°
Grootte van het frame	57 mm
Aantal fasen	Fase 2
Nominale stroom	2.4A
Houdend koppel	2N.m.
Resistentie	1.2 ohm
Inductievermogen	4.2 mH
Inertie van rotor	460 g-cm2
Motorgewicht	10,4 kg
Aantal leads	4
Verbinding	Bipolair

Operatiespecificaties

Maximale temperatuur	Maximaal 80°C
Omgevingstemperatuur	-20°C tot 50°C
Bergingstemperatuur	-20°C tot 100°C
Vochtigheidsbereik	met een gewicht van niet meer dan 85 gewichtspercenten
Magnetdraadisolatie	Klasse B 130°C
Isolatieweerstand	100 M Ohm bij 500 VDC
Dielectrische sterkte	500 VDC gedurende 1 minuut
Schacht Radial Play	0.02 Max. (450 g-belasting)
Axial spel van de as	0.08 Max. (450 g-belasting)
Max. Radiële kracht	28N (20 mm van de flens)
Maximale askracht	10N

Submodellen

Lichaamslengte	Diameter van de schroef	Pitch	Lengte van de schroef
41mm, 54mm, 76mm, 83mm, 100mm	8 mm	1 mm, 2 mm, 4 mm, 8 mm, 10 mm	20 mm ~ 1000 mm
	9.53mm	1.5875mm, 3.175mm, 25.4mm
	10 mm	2 mm, 4 mm, 10 mm, 20 mm
	12 mm	4 mm
	15 mm	4 mm, 8 mm.

Aanpassingsopties

Als onze basismotor niet voldoet aan uw eisen, kunnen we de motor aanpassen aan uw specificaties.,leidingen met unieke behoeften, verbindingen en meer.

Encoder

Brek

Versnellingsbak

Schacht

Indien u meer informatie nodig heeft over geïntegreerde motoren, neem dan contact op met de klantenservice.

Een citaat krijgen

Klik op de knop "Krijg een offerte" hierboven om ons uw eisen te vertellen.
