Plaats van herkomst | CHINA |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | P35SHD4110-50NL |

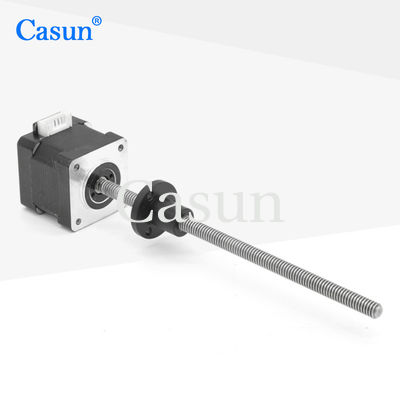

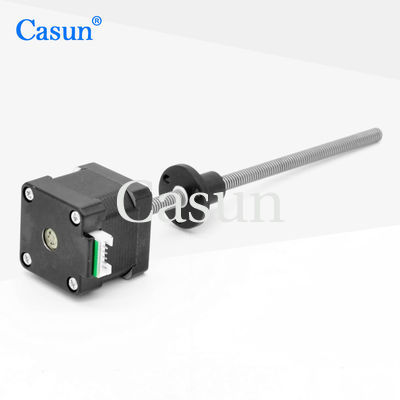

Casun Nema14 35x35x34mm Lood schroef stapmotor Tr8x4 (((P2) Mini Captive Stepper Motor
De door u genoemde NEMA14 captive stepper motor is ontworpen met een loodschroef en heeft een vasthoudend koppel van 0,2 kg. De afmetingen van de motor zijn gespecificeerd als 35x35x34 mm,en de loodschroef heeft een specificatie TR8*4Hier is een uiteenzetting van de informatie:
Motortype: tweefasige stappenmotor
Het vasthoudend koppel: 0,2 kg (kg)
Afmetingen: 35x35x34 mm (breedte x diepte x hoogte)
Loodschroef: TR8*4
Het vasthoudend koppel van 0,2 kg geeft het maximale koppel aan dat de motor kan genereren om rotatie te voorkomen of een belasting op zijn plaats te houden, meestal gemeten in N.m (Newton-meter) of kg.cm (kilogram-centimeter).
De afmetingen van de motor zijn gespecificeerd als 35x35x34mm, wat de fysieke grootte aangeeft met breedte-, diepte- en hoogtemetingen.
De specificatie TR8*4 verwijst naar het type draad en de toonhoogte van de schroef. TR8 geeft een trapeziumvormig draadprofiel met een grote diameter van 8 mm aan, en de "*4" suggereert een toonhoogte van 4 mm.Dit betekent dat de lood schroef vooruit met 4 mm voor elke volledige omwenteling.
Dit type stappenmotor met een gecaptiveerde loodschroef wordt gewoonlijk gebruikt in medische apparatuur, zoals medische pompen, precieze positioneringssystemen,of andere toepassingen waarvoor een gecontroleerde lineaire beweging vereist is.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
35 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
0.4 amp |
Houdend koppel
|
200 mN.m. |
Resistentie
|
200 ohm |
Inductievermogen
|
20 mH |
Inertie van rotor
|
14 g-cm2 |
Gewicht van motor
|
0.2 kg |
Loodschroef
|
Tr8X8 |
Verbinding
|
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Schacht Radial Play:0.02 Max. (450 g-belasting)
Achtspel:0.08 Max. (450 g-belasting)
Maximale radiële kracht: 28 N (20 mm van de flens)
Max. askracht):10N
Model | Houdend koppel | Staphoek | Motorlengte | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
Lichaamslengte | Diameter van de schroef | Pitch | Lengte van de schroef | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20 tot 1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
