Plaats van herkomst | CHINA |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | P35SHD0501-50NLFH |

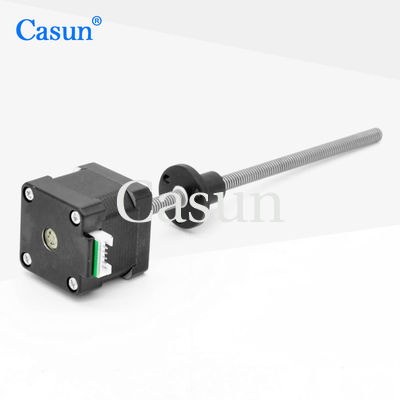

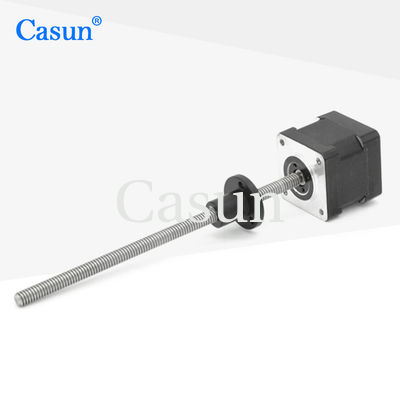

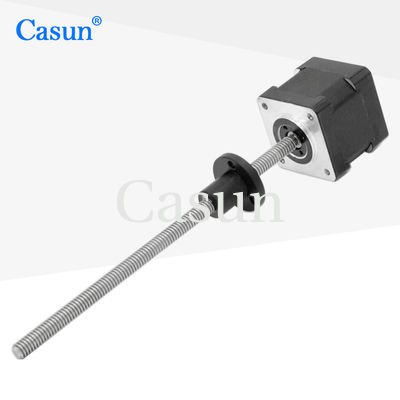

NEMA 14 Hybride stapsmotor Tr5*1 (P1) Stapsmotor Micro-stapsmotor voor automatiseringsmachines
NEMA14 captive stepper motor met loodschroef met koppel 0,2 kg tr5*4 voor medische apparatuur
De door u genoemde NEMA14 captive stepper motor is ontworpen met een loodschroef en heeft een vasthoudend koppel van 0,2 kg. De loodschroef heeft een TR5*4 ((p1) specificatie.
Motortype: tweefasige stappenmotor
Het vasthoudend koppel: 0,2 kg (kg)
Blei schroef: TR5*4 ((p1)
Het vasthoudend koppel van 0,2 kg geeft het maximale koppel aan dat de motor kan genereren om rotatie te voorkomen of een belasting op zijn plaats te houden.cm (kilogram-centimeter).
De specificatie TR5*4(p1) verwijst naar het draadtype, de toonhoogte en de extra kenmerken van de loodschroef.De "*4" geeft een toonhoogte van 4 mm aan, wat betekent dat de loodschroef voor elke volledige omwenteling 4 mm vooruit gaat. De "(p1) " suggereert dat de loodschroef specifieke eigenschappen of modificaties kan hebben,die kunnen variëren afhankelijk van de fabrikant of de specifieke toepassingsvereisten.
Dit type stappenmotor met een gecaptiveerde loodschroef wordt gewoonlijk gebruikt in automatiseringsmachines, zoals geautomatiseerde assemblage systemen, precisie positioneringssystemen,met een vermogen van niet meer dan 50 W.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
35 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
0.4 amp |
Houdend koppel
|
200 mN.m. |
Resistentie
|
24 ohm |
Inductievermogen
|
34 mH |
Inertie van rotor
|
12 g-cm2 |
Gewicht van motor
|
0.2 kg |
Loodschroef
|
Tr5X4 |
Verbinding
|
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Schacht Radial Play:0.02 Max. (450 g-belasting)
Achtspel:0.08 Max. (450 g-belasting)
Maximale radiële kracht: 28 N (20 mm van de flens)
Max. askracht):10N
Model | Houdend koppel | Staphoek | Motorlengte | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
Lichaamslengte | Diameter van de schroef | Pitch | Lengte van de schroef | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20 tot 1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
