Plaats van herkomst | CHINA |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | FP86SHC3001-32BH |

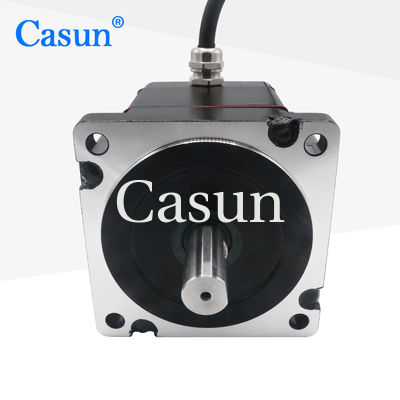

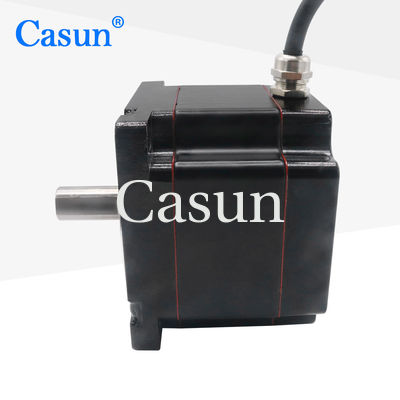

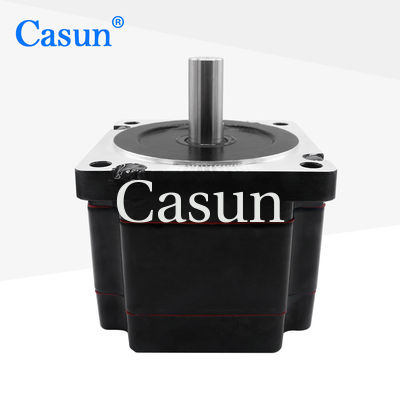

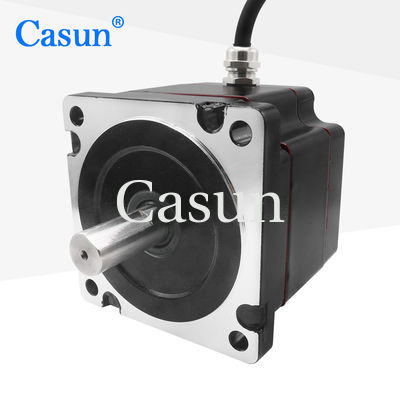

Micro Stepper Motor 3 Fase 1.2 Graad NEMA 34 2.0N.M 2.5A Met CE RoH's
De NEMA 34 stappenmotor levert uitstekende prestaties bij het aandrijven van hoge belastingen of toepassingen met hoge koppelvereisten.
Grote robots, geautomatiseerde productielijnen, 5-assige CNC-machines.
Kenmerken:
Stiefengel.
|
1.2 ° |
Grootte van het frame
|
86 mm |
Aantal fasen
|
Fase 3 |
Nominale stroom
|
2.5A |
Houdend koppel
|
2N.m. |
Resistentie
|
3.7 ohm |
Inductievermogen
|
11 mH |
Inertie van rotor
|
1000 g-cm2 |
Gewicht van motor
|
10,7 kg |
Aantal leads
|
4 |
Verbinding
|
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Model | Houdend koppel | Staphoek | Lange | TYpe van de schacht | Nominale stroom |
86SHD4003-32 | 4.0N.m. | 10,8° | 69 mm | Sleutelschacht 32 mm | 4.0A |
86SHD4101-32 | 4.5 N.m. | 10,8° | 76 mm | Sleutelschacht 32 mm | 4.0A |
86SHD4201-37 | 5.6 N.m. | 10,8° | 98 mm | Sleutelschacht 37 mm | 4.0A |
86SHD4314-37 | 6.8N.m. | 10,8° | 112 mm | Sleutelschacht 37 mm | 5.0A |
86SHD4404-37 | 8.0N.m. | 10,8° | 127 mm | Sleutelschacht 37 mm | 5.0A |
86SHD4505-37 | 12.0N.m. | 10,8° | 150 mm | Sleutelschacht 37 mm | 5.5A |
