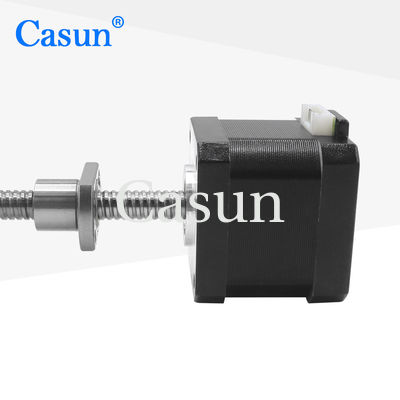

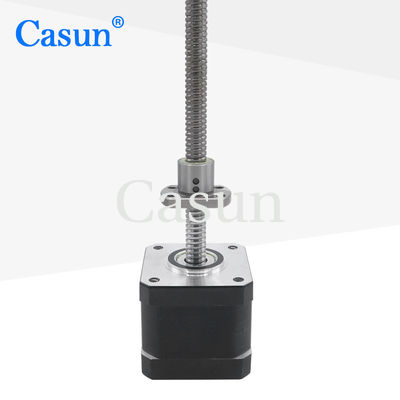

Nema17 Ball Screw Lineaire Stapmotor 450mN.M SFK0802 Stapmotor Voor CNC
Een NEMA 17 stappenmotor met een nominale koppel van 450mN.m (millinewtonmeter) en een kogelschroefmechanisme is een geschikte keuze voor verschillende toepassingen die een matig koppel en een nauwkeurige lineaire bewegingsregeling vereisen.
Een nominale koppel van 450mN.m geeft aan dat de motor een rotatievermogen kan leveren.3D printers, automatiseringsapparatuur en andere systemen die een nauwkeurige positionering en gecontroleerde lineaire beweging vereisen.
Kenmerken:
-
Bipolaire of unipolaire versies beschikbaar
-
Hybride stappenconstructie
-
Verkrijgbaar in een- of dubbeleasversies
-
CE- en RoHS-goedgekeurd
-
Aanpassingen op aanvraag
Motorspecificaties
|
Stiefengel.
|
1.8 °
|
|
Grootte van het frame
|
42 mm
|
|
Aantal fasen
|
Fase 2
|
|
Nominale stroom
|
1.68Amp
|
|
Houdend koppel
|
450 mN.m.
|
|
Resistentie
|
- Ik heb het gedaan.
|
|
Inductievermogen
|
mH
|
|
Inertie van rotor
|
g-cm2
|
|
Gewicht van motor
|
0.32kg
|
|
Loodschroef
|
200 mm
|
|
Verbinding
|
Bipolair
|
Operatiespecificaties
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Schacht Radial Play:0.02 Max. (450 g-belasting)
Achtspel:0.08 Max. (450 g-belasting)
Maximale radiële kracht: 28 N (20 mm van de flens)
Max. askracht):10N
Torkcurves
Submodellen
| Model |
Houdend koppel |
Staphoek |
Motorlengte |
Type schacht |
Nominale stroom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D As 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D As 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D As 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D As 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D As 24 mm |
2.1A |
| Lichaamslengte |
Diameter van de schroef |
Pitch |
Lengte van de schroef |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 tot 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Download
Als onze standaardmotor niet aan uw behoeften kan voldoen,
We kunnen de motor aanpassen aan uw behoeften.
Aanpassingsinhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.
Opties:
Encoder, rem, versnellingsbak, schacht.
Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
Uw bericht moet tussen de 20-3.000 tekens bevatten!
