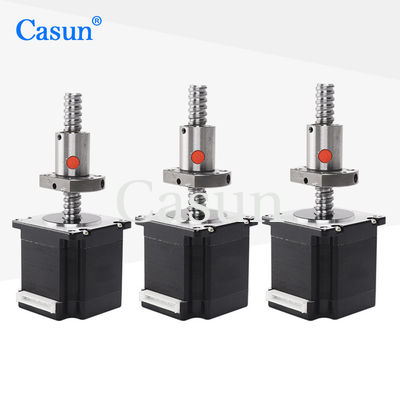

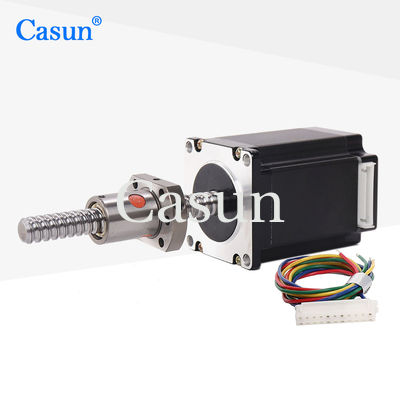

Nema11 Ball Screw Rod Stepper Motor 32mN.M Lineaire Stepper Motor
Een kogelschroef-stapmotor is een type stapmotor met een kogelschroefmechanisme voor lineaire beweging.Het combineert de rotatiebeweging van een stapsmotor met de lineaire bewegingsmogelijkheden van een kogelschroef om precieze en gecontroleerde lineaire bewegingen te bereiken.
NEMA 11 is een standaard motorframe die is gedefinieerd door de National Electrical Manufacturers Association (NEMA).De norm NEMA 11 specificeert de fysieke afmetingen en montage van de motor, waardoor de uitwisselbaarheid tussen verschillende fabrikanten mogelijk is.
Kenmerken:
-
Bipolaire of unipolaire versies beschikbaar
-
Hybride stappenconstructie
-
Verkrijgbaar in een- of dubbeleasversies
-
CE- en RoHS-goedgekeurd
-
Aanpassingen op aanvraag
Motorspecificaties
|
Stiefengel.
|
1.8 °
|
|
Grootte van het frame
|
28 mm
|
|
Aantal fasen
|
Fase 2
|
|
Nominale stroom
|
0.5 amp
|
|
Houdend koppel
|
32 mN.m
|
|
Resistentie
|
- Ik heb het gedaan.
|
|
Inductievermogen
|
mH
|
|
Inertie van rotor
|
g-cm2
|
|
Gewicht van motor
|
0.26kg
|
|
Loodschroef
|
49 mm
|
|
Verbinding
|
Bipolair
|
Operatiespecificaties
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Schacht Radial Play:0.02 Max. (450 g-belasting)
Achtspel:0.08 Max. (450 g-belasting)
Maximale radiële kracht: 28 N (20 mm van de flens)
Max. askracht):10N
Torkcurves
Submodellen
| Model |
Houdend koppel |
Staphoek |
Motorlengte |
Type schacht |
Nominale stroom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D As 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D As 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D As 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D As 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D As 24 mm |
2.1A |
| Lichaamslengte |
Diameter van de schroef |
Pitch |
Lengte van de schroef |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 tot 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Download
Als onze standaardmotor niet aan uw behoeften kan voldoen,
We kunnen de motor aanpassen aan uw behoeften.
Aanpassingsinhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.
Opties:
Encoder, rem, versnellingsbak, schacht.
Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
