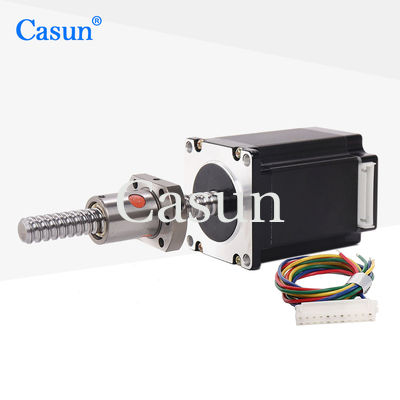

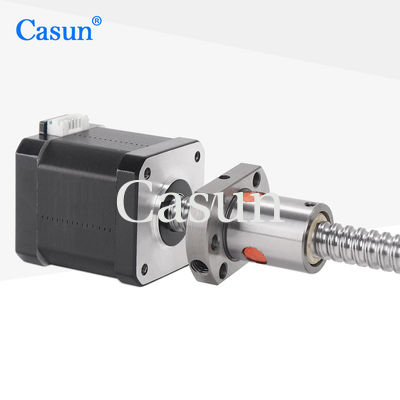

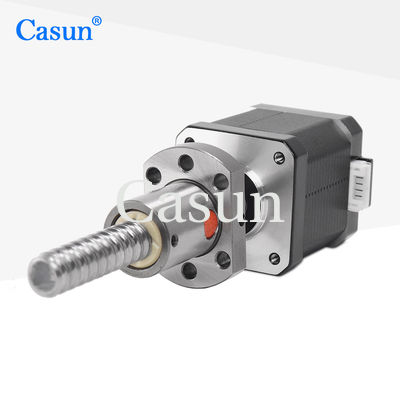

Nema11 balschroef stapsmotoren nema11 320mN.m kogelslijm lineaire stapsmotor voor CNC
De stapmotoren met kogelschroef bieden verschillende voordelen, waaronder:
-
Hoge precisie: Het kogelschroefmechanisme vermindert de terugslag en zorgt voor een nauwkeurige positionering, waardoor ze geschikt zijn voor toepassingen die precieze bewegingen vereisen.
-
Hoge efficiëntie: Het ontwerp van de kogelschroef minimaliseert wrijving, wat resulteert in efficiënte stroomoverdracht en verminderd energieverbruik.
-
Compacte afmetingen: NEMA 11-motoren zijn klein en licht, waardoor ze ideaal zijn voor toepassingen met beperkte ruimte.
-
Kosteneffectief: de balschroef-stapmotoren bieden een goede balans tussen prestaties en kosten, waardoor ze een populaire keuze zijn voor verschillende toepassingen.
Kenmerken:
-
Bipolaire of unipolaire versies beschikbaar
-
Hybride stappenconstructie
-
Verkrijgbaar in een- of dubbeleasversies
-
CE- en RoHS-goedgekeurd
-
Aanpassingen op aanvraag
Motorspecificaties
Voor meer informatie kunt u contact opnemen met de klantenservice.
|
Stiefengel.
|
1.8 °
|
|
Grootte van het frame
|
28 mm
|
|
Aantal fasen
|
Fase 2
|
|
Nominale stroom
|
1.7 amp
|
|
Houdend koppel
|
120 mN.m.
|
|
Resistentie
|
- Ik heb het gedaan.
|
|
Inductievermogen
|
mH
|
|
Inertie van rotor
|
g-cm2
|
|
Gewicht van motor
|
0.26kg
|
|
Loodschroef
|
109 mm
|
|
Verbinding
|
Bipolair
|
Operatiespecificaties
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Schacht Radial Play:0.02 Max. (450 g-belasting)
Achtspel:0.08 Max. (450 g-belasting)
Maximale radiële kracht: 28 N (20 mm van de flens)
Max. askracht):10N
Torkcurves
Submodellen
| Model |
Houdend koppel |
Staphoek |
Motorlengte |
Type schacht |
Nominale stroom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D As 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D As 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D As 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D As 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D As 24 mm |
2.1A |
| Lichaamslengte |
Diameter van de schroef |
Pitch |
Lengte van de schroef |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 tot 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Download
Als onze standaardmotor niet aan uw behoeften kan voldoen,
We kunnen de motor aanpassen aan uw behoeften.
Aanpassingsinhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.
Opties:
Encoder, rem, versnellingsbak, schacht.
Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
