Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD4419-51G |

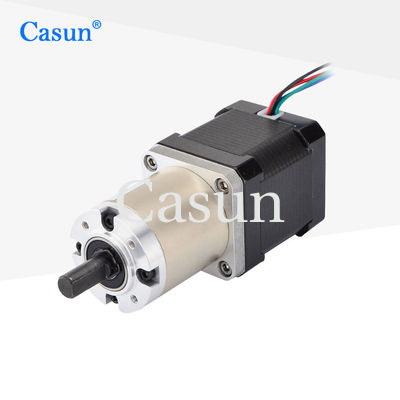

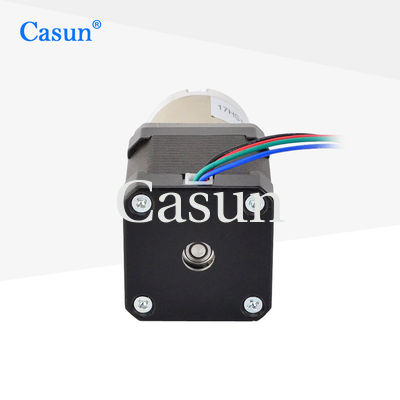

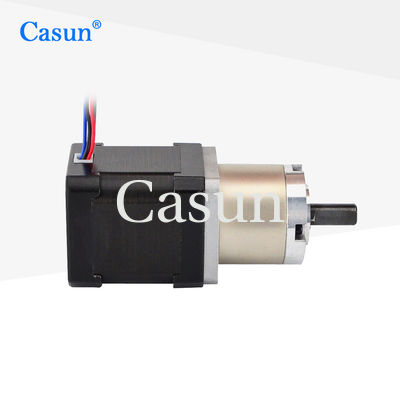

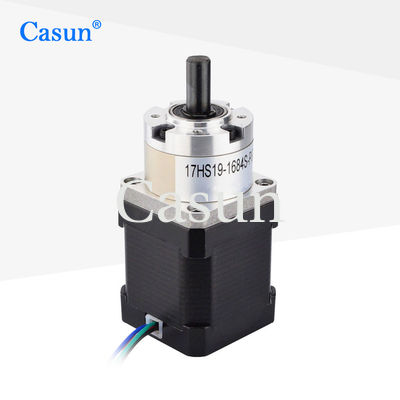

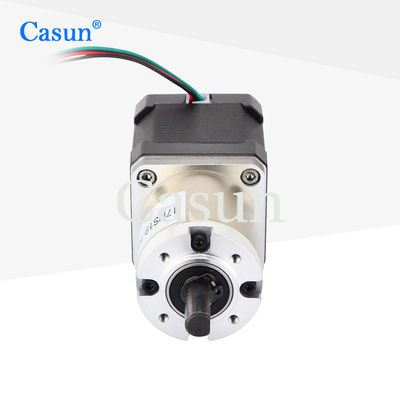

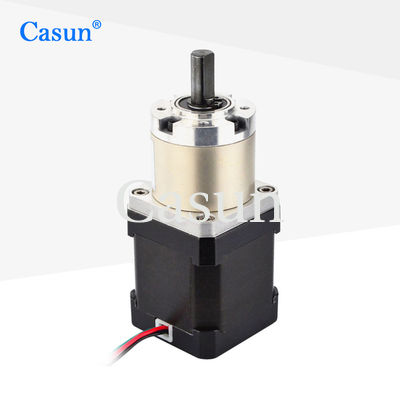

Nema 17 versnellingsreducer stapmotor, 42x42x48mm 1,8 graad 2 fase, 440 MN.M vasthoudend koppel
De 42 mm vertragingstappenmotor combineert de kenmerken van stappenmotoren en reducers.met een vermogen van meer dan 50 W,.
De open-loopregeling elimineert de noodzaak van positiefeedback, waardoor het stroomverbruik wordt verminderd.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
42 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
1.68 A |
Houdend koppel
|
440 mN.m |
Resistentie
|
1.65 mm |
Inductievermogen
|
2.8 mH |
Inertie van rotor
|
38 g-cm2 |
Gewicht van motor
|
0.56 kg |
Verminderingsgraad
|
50.9:1 |
Verbinding
|
Bipolair |
Motor
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Versnellingsbak
Housingmateriaal:Metal
Lagers bij uitgang:Kogellagers
Max.Radiële belasting ((12 mm vanaf de flenster): ≤ 80 N
Max.Aksiale belasting: ≤ 30N
Radiële afsplitsing van de as (nabij de flanke): ≤ 0,06 mm
Axial play van de as: ≤ 0,3 mm
Reactie bij geen lading:1.5°
Motorlengte | Lengte van de versnellingsbak | Raio | Efficiëntie | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
