Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 60SHF0504-24Q |

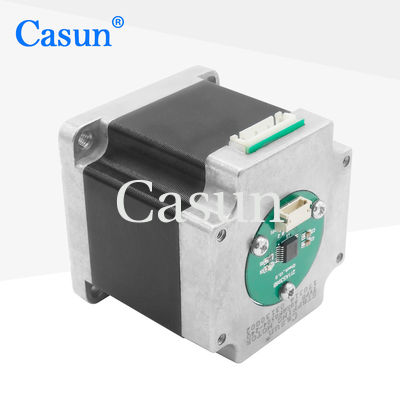

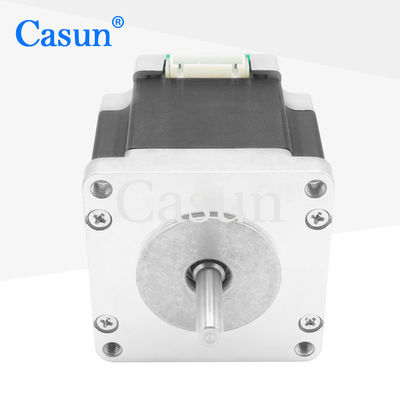

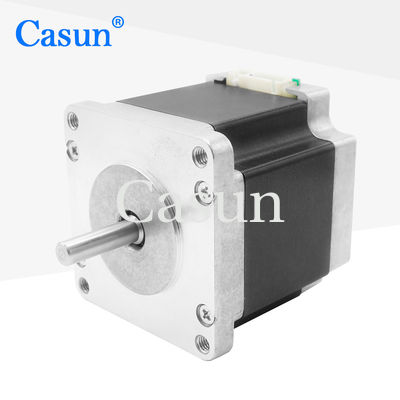

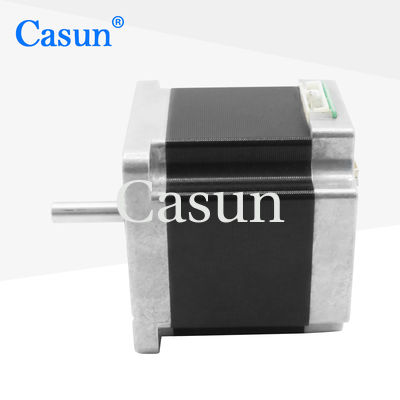

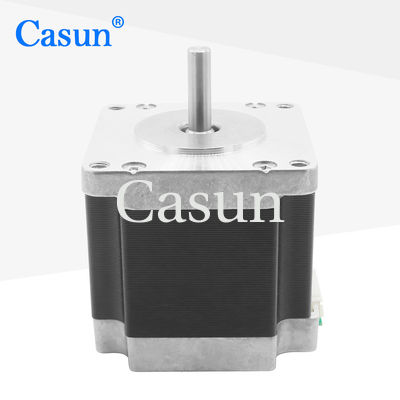

Sluitloopstapmotor 58 mm Lichaam 1.5A Voor werktuigmachines NEMA 24
De NEMA 24 encoder stappenmotor kan de lading rechtstreeks aandrijven zonder dat andere transmissietoestellen nodig zijn.
Werktuigmachines, robots, lasersnijsystemen en structurele segmentatie.
Kenmerken:
Stiefengel. |
1.2 ° |
Grootte van het frame |
60 mm |
Aantal fasen |
Fase 3 |
Nominale stroom |
1.5 A |
Houdend koppel |
800 mN.m |
Resistentie |
3.6 ohm |
Inductievermogen |
7.0 mH |
Inertie van rotor |
260 g-cm2 |
Gewicht van motor |
00,6 kg |
Aantal leads |
4 |
Verbinding |
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Model | Behoud Torsen |
Geclassificeerd Stroom |
Resistentie per fase |
Inductievermogen per fase |
Afremming koppel |
Rotor traagheid |
Lood draad |
Motor lengte |
mN.m | Een | Ω | mH | mN.m | g.cm2 | - Nee, dat is niet waar. | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
Download
Encoder |
Brek |
Versnellingsbak |
Schacht |
Contacteer op elk ogenblik ons
