Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD4419-5G |
Nema 17 versnellingsreducer stappenmotor, 42x42x48mm 1,8 graad 2 fase, 440 mN.m vasthoudend koppel

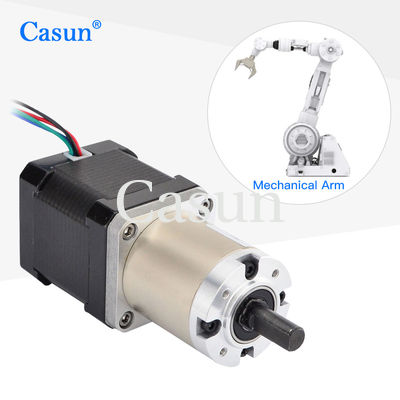

Nema 17 Stepper Motors 0,67 Amp Dc Motor voor Robot Getrokken Stepper Motor
De 42 mm vertragingstappenmotor combineert de kenmerken van stappenmotoren en reducers.met een vermogen van meer dan 50 W,.
De open-loopregeling elimineert de noodzaak van positiefeedback, waardoor het stroomverbruik wordt verminderd.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
42 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
1.68 A |
Houdend koppel
|
440 mN.m |
Resistentie
|
1.65 mm |
Inductievermogen
|
2.8 mH |
Inertie van rotor
|
38 g-cm2 |
Gewicht van motor
|
0.5 kg |
Verminderingsgraad
|
5.18:1 |
Verbinding
|
Bipolair |
Motor
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Versnellingsbak
Housingmateriaal:Metal
Lagers bij uitgang:Kogellagers
Max.Radiële belasting ((12 mm vanaf de flenster): ≤ 80 N
Max.Aksiale belasting: ≤ 30N
Radiële afsplitsing van de as (nabij de flanke): ≤ 0,06 mm
Axial play van de as: ≤ 0,3 mm
Reactie bij geen lading:1.5°
Motorlengte | Lengte van de versnellingsbak | Raio | Efficiëntie | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
