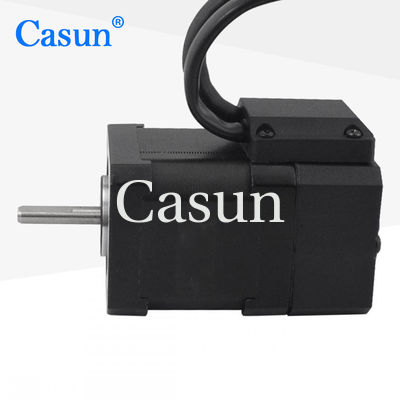

98mN.M 1024pm Close Loop Stepper Motor met Encoder NEMA14 35X20mm

98mN.M 1024pm Close Loop Stepper Motor met Encoder NEMA14 35X20mm

Merknaam:	Casun
Modelnummer:	P35SHD0314-20QH
Moq:	1 pc
Prijs:	$18.9.54-$24.94
Betalingsvoorwaarden:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

CE,ROHS,ISO

Kleur:

Zwart

Stroom/Fase:

1.1 amp

Houdend koppel:

90mN.m

Customized:

The motor can be designed &manufactured with customized request.

Verpakking Details:

Karton: 38x29x18cm

Markeren:

1024pm Close Loop Stepper Motor

NEMA14 gesloten loop stappenmotor

Sluitloop stappenmotor met encoder

Productomschrijving

Stapmotor met encoder NEMA14 35X20mm 98mN.M 1024pm

Nema14 gesloten loop stapmotor 90mN.m 1.1Amp met encoder

Grootte: NEMA 14 verwijst naar de grootte van het motorframe, wat 1,4 inch of ongeveer 35 mm vierkant is.

De motor die u noemt heeft een vasthoudend koppel van 90 mN.m. Het vasthoudend koppel is de hoeveelheid koppel die de motor kan produceren wanneer hij stilstaat, zonder stappen te verliezen.

Stroom: de motor heeft een nominale stroom van 1,1 ampère, wat de maximale stroom is die aan de motorwikkelingen moet worden gegeven om het opgegeven koppel te bereiken.

Gesloten lus: de gesloten lus functie betekent dat de motor een encoder bevat voor positie feedback.gesloten-loop steppers kunnen detecteren en corrigeren voor stap verlies of positie foutenDe encoder geeft feedback aan het besturingssysteem, waardoor het de werking van de motor in realtime kan aanpassen en een nauwkeurige positionering kan garanderen.

Kenmerken:

Bipolaire of unipolaire versies beschikbaar
Hybride stappenconstructie
Verkrijgbaar in een- of dubbeleasversies
CE- en RoHS-goedgekeurd
Aanpassingen op aanvraag

Afmetingen

Motorspecificaties

Stiefengel.	1.8 °
Grootte van het frame	42 mm
Aantal fasen	Fase 2
Nominale stroom	1.1 amp
Houdend koppel	90 mN.m.
Resistentie	3.2 hm
Inductievermogen	2.7mH
Inertie van rotor	12 g-cm2
Gewicht van motor	0.17 kg
Encoder Pulsh	1-24
Verbinding	Bipolair

Operatiespecificaties

Motor

Staphoek: 1,8°

Maximale temperatuur: maximaal 80°C

Omgevingstemperatuur: -20 °C tot 50 °C

Bergingstemperatuur -20 °C tot 100 °C

Vochtigheidsbereik (%): 85% of minder, niet-condenserend

Magnetdraad Isolatie:klasse B 130°C

Isolatieweerstand: 100 M Ohm bij 500 VDC

Dielectrische sterkte: 500 VDC gedurende 1 minuut

Encoder

Spanning: 5 v

Output: A + A - B + B - Z + Z -

Torkcurves

Submodellen

Model	Houdend koppel	Staphoek	Lange	Type schacht	Nominale stroom
42SHD4950	0.13 N.m.	10,8°	20 mm	D As 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D As 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D As 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D As 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D As 24 mm	2.1A

Download

Als onze standaardmotor niet aan uw behoeften kan voldoen,

We kunnen de motor aanpassen aan uw behoeften.

Aanpassingsinhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.

Opties:
Encoder, rem, versnellingsbak, schacht.

98mN.M 1024pm Close Loop Stepper Motor met Encoder NEMA14 35X20mm 1

Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
