Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD0217-24Q |

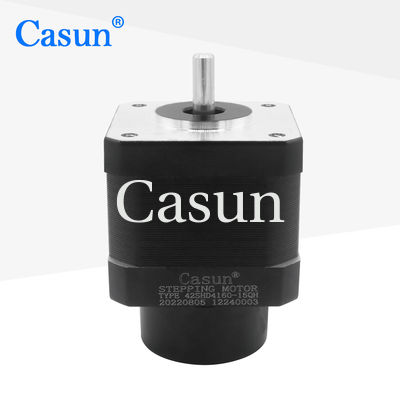

Encoder stappenmotor nema 17 42x40mm 500mN.m met 200ppr stappenmotor voor 3D PRINTER

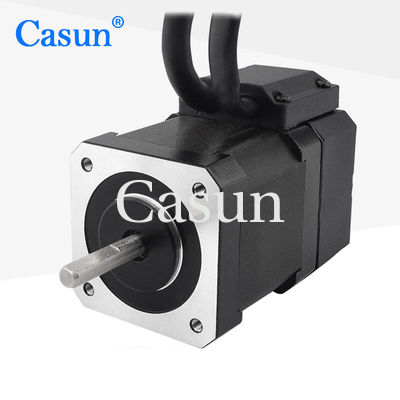

Nema17 gesloten loop stapmotor 500mN.m 1.5Amp met encoder
De NEMA 17 42x40mm stappenmotor met 500mN.m koppel en 200ppr (impulsen per omwenteling) is een specifiek type stappenmotor dat vaak wordt gebruikt in verschillende toepassingen zoals robotica, 3D-printers,CNC-machinesLaten we de specificaties uiteenzetten:
NEMA 17: Dit verwijst naar de standaardgrootte van de motor, gedefinieerd door de National Electrical Manufacturers Association (NEMA).Het geeft de fysieke afmetingen en het montagepatroon van de motor aan.
42x40 mm: de afmetingen van de motor, met vermelding van de diameter van de motor (42 mm) en de lengte (40 mm).
500mN.m koppel: koppel is een maat voor de rotatiekracht van de motor. In dit geval kan de motor een maximaal koppel van 500 millwattmeter (mN.m) genereren.Dit nominale koppel bepaalt het vermogen van de motor om lasten te rijden en te overwinnen weerstand.
200 ppr: PPR staat voor pulsen per omwenteling, wat het aantal elektrische impulsen aangeeft dat de motor ontvangt om één volledige omwenteling te voltooien.De motor heeft 200 pulsen nodig om een volledige 360 graden rotatie te voltooien..
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
42 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
1.5 amp |
Houdend koppel
|
500 mN.m. |
Resistentie
|
3.2 hm |
Inductievermogen
|
2.7mH |
Inertie van rotor
|
12 g-cm2 |
Gewicht van motor
|
0.23 kg |
Encoder Pulsh
|
200PPR |
Verbinding
|
Bipolair |
Motor
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Encoder
Spanning: 5 v
Output: A + A - B + B - Z + Z -
Model | Houdend koppel | Staphoek | Lange | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
