Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD0034-20Q |

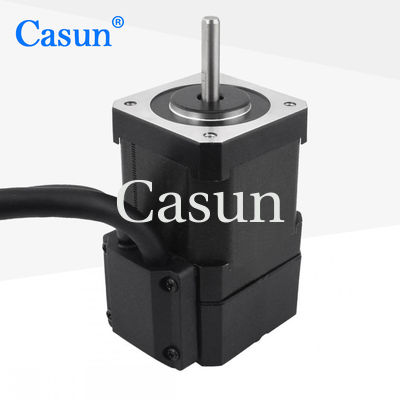

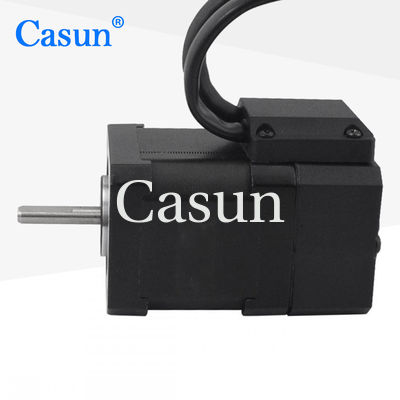

Casun Close Loop Stepper Motor 260mN.M 42x34mm Stepper Motor met Nema 17 Stepper Motor Controller
Nema17 gesloten loop stapmotor 260mN.m 1.26Amp met encoder
De NEMA 17 42x34mm stappenmotor met 500mN.m koppel en 1024ppr (impulsen per omwenteling) is een specifiek type stappenmotor dat vaak wordt gebruikt in verschillende toepassingen zoals robotica, 3D-printers,CNC-machinesLaten we de specificaties uiteenzetten:
NEMA 17: Dit verwijst naar de standaardgrootte van de motor, gedefinieerd door de National Electrical Manufacturers Association (NEMA).Het geeft de fysieke afmetingen en het montagepatroon van de motor aan.
42x34 mm: de afmetingen van de motor, met vermelding van de diameter van de motor (42 mm) en de lengte 34 mm).
2600mN.m koppel: koppel is een maat voor de rotatie kracht van de motor. In dit geval kan de motor een maximaal koppel van 260 millwattmeter (mN.m) genereren.Dit nominale koppel bepaalt het vermogen van de motor om lasten te rijden en te overwinnen weerstand.
1024ppr: PPR staat voor pulsen per omwenteling, wat het aantal elektrische impulsen aangeeft dat de motor ontvangt om één volledige omwenteling te voltooien.De motor heeft 1024 pulsen nodig om een volledige 360 graden rotatie te voltooien..
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
42 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
1.28 amp |
Houdend koppel
|
260 mN.m. |
Resistentie
|
3.2 hm |
Inductievermogen
|
2.7mH |
Inertie van rotor
|
12 g-cm2 |
Gewicht van motor
|
0.23 kg |
Encoder Pulsh
|
1024PPR |
Verbinding
|
Bipolair |
Motor
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Encoder
Spanning: 5 v
Output: A + A - B + B -
Model | Houdend koppel | Staphoek | Lange | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
