Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 60SHD4702-24QH |

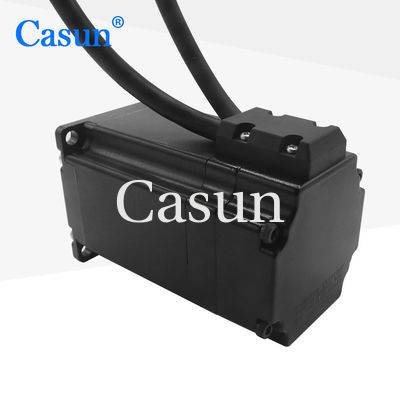

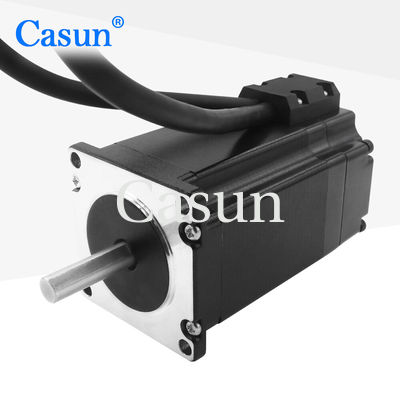

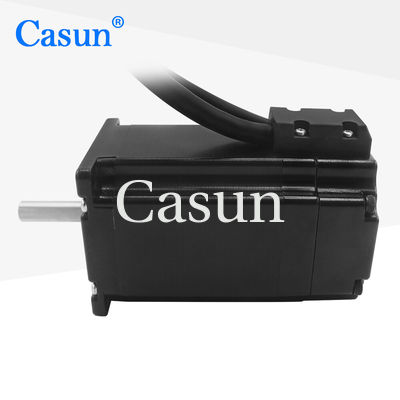

NEMA24 stapmotor 4N.M 60x100mm Close Loop Stepper Motor 1000ppr Stepper Motor Pinout 4 draad
Casun Close Loop Stepper Motor nema17 4N.M 60x100mm Stepper Motor met Nema24 Stepper Motor Controller
De door u genoemde Close Loop Stepper Motor is een specifiek type stappermotor met een gesloten lus besturingssysteem om de prestaties en nauwkeurigheid te verbeteren.Dit zijn de specificaties die je hebt verstrekt.:
4 N.m. koppel: de motor kan een maximaal koppel van 4 Newton meter (N.m.) leveren.en een hoger nominaal koppel geeft een groter vermogen aan om belastingen aan te drijven en weerstand te overwinnen.
60 x 100 mm: Deze afmetingen zijn afhankelijk van de fysieke grootte van de motor.
De opneming van een gesloten-lus besturingssysteem in deze stappenmotor betekent dat deze gebruikmaakt van feedback sensoren om de werkelijke positie van de motor te controleren.Deze sensoren geven informatie over de positie van de motor in realtimeHet besturingssysteem vergelijkt de gewenste positie met de werkelijke positie en past de werking van de motor aan om een nauwkeurige positionering te garanderen.
Door het opnemen van een gesloten-lusregeling kan deze stappenmotor eventuele gemiste stappen of positiefouten compenseren die kunnen optreden bij open-lus-stappenmotoren.Dit terugkoppelingsmechanisme helpt bij het behoud van een precieze positionering, zelfs bij aanwezigheid van externe verstoringen of variaties in de belasting.
Sluitloop-stapmotoren worden vaak gebruikt in toepassingen die een hoge positioneringsnauwkeurigheid vereisen, zoals CNC-machines, robotica en automatiseringssystemen.Ze bieden betere prestaties en betrouwbaarheid in vergelijking met openloop stappenmotoren door realtime feedback te geven en eventuele positiefouten te corrigeren.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
60 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
3 ampère |
Houdend koppel
|
4mN.m |
Resistentie
|
2.3hm |
Inductievermogen
|
7 mH |
Inertie van rotor
|
1400 g-cm2 |
Gewicht van motor
|
0.23 kg |
Encoder Pulsh
|
1000PPR |
Verbinding
|
Bipolair |
Motor
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Encoder
Spanning: 5 v
Output: A + A - B + B -
Model | Houdend koppel | Staphoek | Lange | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
