Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 57SHD0410-21Q |

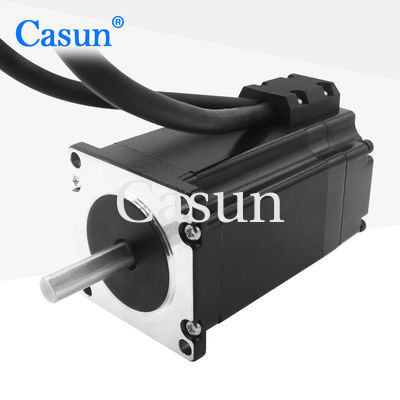

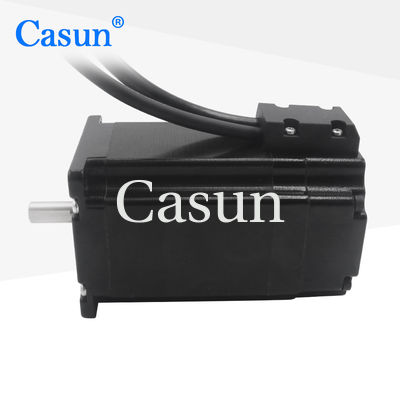

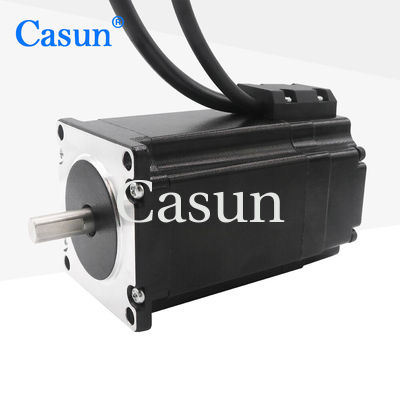

NEMA 23 1N.m gesloten lus 1024PPR stappenmotor sets met magnetische encoder voor CNC-machines
NEMA 23: De NEMA 23-norm definieert de grootte van de motor en de montagevoorschriften.die compatibiliteit met NEMA 23 motorbevestigingen mogelijk maakt.
1 N.m. koppel: de motor kan een maximaal koppel van 1 N.m. genereren, wat de rotatiekracht vertegenwoordigt.Dit koppel bepaalt het vermogen van de motor om belastingen te rijden en weerstand te overwinnen in CNC-toepassingen.
Gesloten schakelregeling: het gesloten schakelregelsysteem is geïntegreerd in de stappenmotor.Het maakt gebruik van feedback van de magnetische encoder om de positie van de motor continu te controleren en aanpassingen in realtime te makenDit gesloten-loop besturingsmechanisme helpt bij het corrigeren van eventuele positiefouten of gemiste stappen, waardoor een nauwkeurige en betrouwbare positionering wordt gewaarborgd.
1024PPR-magnetische encoder: De magnetische encoder levert een hoge resolutie feedback door 1024 pulsen per omwenteling te genereren.Dit maakt een precieze positioneringscontrole mogelijk en maakt een nauwkeurige opsporing van de werkelijke positie van de motor mogelijk.
De NEMA 23 1N.m gesloten lus stappenmotor met een magnetische encoder en 1024 PPR-resolutie is geschikt voor CNC-machines die een nauwkeurige en herhaalbare positionering vereisen.Het besturingssysteem met gesloten lus, in combinatie met de magnetische encoder feedback, verbetert de prestaties van de motor door het compenseren van eventuele fouten of storingen die kunnen optreden tijdens de werking.stabiliteit, en betrouwbaarheid, waardoor het een ideale keuze is voor CNC-toepassingen die hoge precisie en controle vereisen.
Kenmerken:
Stiefengel. |
1.8 ° |
Grootte van het frame |
86 mm |
Aantal fasen |
Fase 2 |
Nominale stroom |
2 A |
Houdend koppel |
1 N.m. |
Resistentie |
1.5 ohm |
Inductievermogen |
15 mH |
Inertie van rotor |
260 g-cm2 |
Gewicht van motor |
30,8 kg |
Aantal leads |
4 |
Verbinding |
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Model | Behoud Torsen |
Geclassificeerd Stroom |
Resistentie per fase |
Inductievermogen per fase |
Afremming koppel |
Rotor traagheid |
Lood draad |
Motor lengte |
mN.m | Een | Ω | mH | mN.m | g.cm2 | - Nee, dat is niet waar. | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
