1000ppr 4N.M 60x100mm gesloten lus stappenmotor Nema 24 Encoder stappenmotor voor lasermachines

1000ppr 4N.M 60x100mm gesloten lus stappenmotor Nema 24 Encoder stappenmotor voor lasermachines

Merknaam:	Casun
Modelnummer:	57SHD0410-21Q
Moq:	6 dagen
Prijs:	$19.9-$39.99
Betalingsvoorwaarden:	D/a, t/t, l/c, d/p
Toeleveringsvermogen:	40000+PCS+maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

CE,ROHS,ISO

Stiefengel.:

1,8°

Koppel vasthouden:

1n.m

Huidig:

Motorlengte:

100 mm

Schacht:

24 mm lengte

Aangepast:

De motor kan worden ontworpen en geproduceerd op maat.

Verpakking Details:

Doos: 36x29x14 cm

Levering vermogen:

40000+PCS+maand

Markeren:

4N.M. gesloten loopstapmotor

Nema 24 gesloten schakelmotor

Productomschrijving

1000ppr 4N.M 60x100mm Gesloten Lus Stappenmotor Nema 24 Encoder Stappenmotor voor Lasermachines

Productoverzicht

NEMA 24 4N.m gesloten lus 1000PPR stappenmotor kits met magnetische encoder voor lasermachines. Een gesloten lus stappenmotorsysteem maakt gebruik van feedback om nauwkeurige positionering te garanderen. Dit systeem bevat een magnetische encoder die positiefeedback levert aan de motorcontroller, waardoor de positie van de motor in realtime kan worden gemonitord en aangepast om fouten te minimaliseren en de algehele nauwkeurigheid te verbeteren.

De specificatie 1000PPR (Pulses Per Revolution) geeft de resolutie van de magnetische encoder aan, die 1000 pulsen genereert voor elke volledige omwenteling van de motoras. Deze hoge resolutie maakt nauwkeurige controle en positionering mogelijk in lasermachines en andere toepassingen die nauwkeurige beweging vereisen.

Belangrijkste Kenmerken

Hoge koppel en hoge precisie
Geschikt voor high-tech industrie en apparatuur voor de elektronische industrie
Verkrijgbaar in enkele of dubbele asversies
Professionele productie voor onderzoek en ontwikkeling

Productafbeeldingen

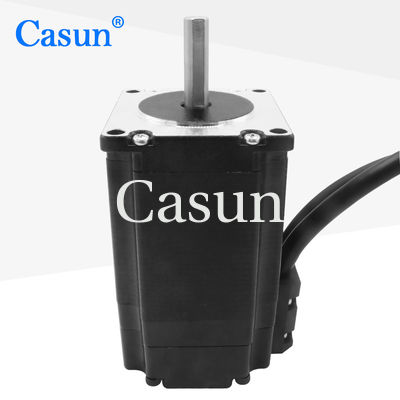

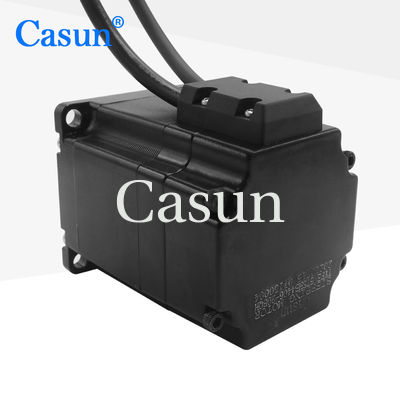

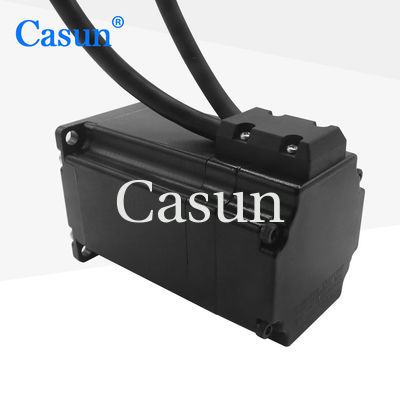

Motor Uiterlijk

Motor Afmetingen

Motorspecificaties

Staphoek	1.8°
Frame Maat	60mm
Aantal Fasen	2 Fasen
Nominale Stroom	3A
Houdkoppel	4N.m
Weerstand	1.5ohm
Inductantie	15 mH
Rotor Traagheid	260 g-cm²
Motor Gewicht	1.4 kg
Aantal Leidingen	4
Aansluiting	Bipolair

Bedrijfsspecificaties

Maximale Temperatuur	80°C maximaal
Omgevingstemperatuur	-20°C tot 50°C
Opslagtemperatuur	-20°C tot 100°C
Vochtigheidsbereik	85% of minder, niet-condenserend
Isolatie van de Magnetische Draad	Klasse B 130°C
Isolatieweerstand	100M Ohm bij 500 VDC
Diëlektrische Sterkte	500 VDC gedurende 1 min

Prestatiecurves

Koppelcurve

Prestatiekenmerken

Beschikbare Modellen

Model	Houdkoppel	Nominale Stroom	Weerstand per fase	Inductantie per fase	Detent koppel	Rotor traagheid	Leidingsdraad	Motorlengte
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4 Nr.	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	450 g.cm²	4 Nr.	56 mm
60SHD4601	3200 mN.m	4.2 A	0.75 Ω	3.7 mH	120 mN.m	580 g.cm²	4 Nr.	86 mm
60SHD6602	2500 mN.m	3 A	1.55 Ω	3.7 mH	120 mN.m	580 g.cm²	4 Nr.	-

Maatwerk Opties

Als onze standaardmotor niet aan uw behoeften voldoet, kunnen we de motor aanpassen aan uw vereisten. Aangepaste inhoud omvat, maar is niet beperkt tot, speciale assen, wikkelingsparameters, installatieafmetingen, leidingen met speciale vereisten, connectoren, enz.

Encoder

Rem

Versnellingsbak

Klik op de knop "Offerte aanvragen" hieronder om ons uw vereisten te laten weten.

Offerte aanvragen
