Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD4217-21SH |

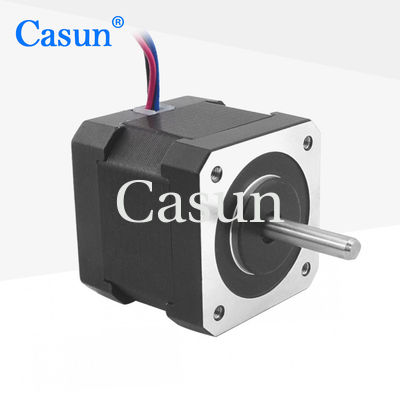

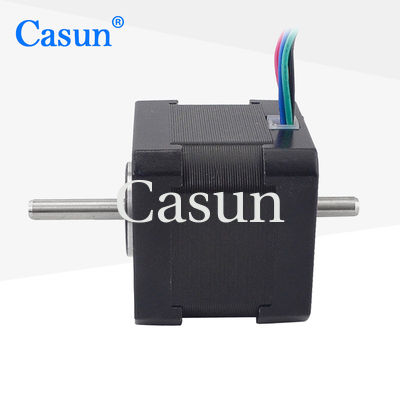

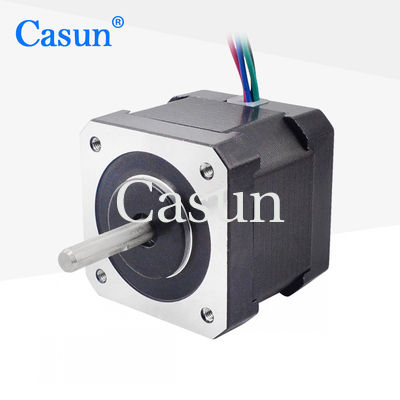

0.43N.M Dual Shaft Stepper Motor NEMA 17 DC Met Automatische Verpakkingsmachine
De stappenmotor bereikt een precieze stappenbeweging door de impulssignalen te regelen, waarbij elk impulssignaal overeenkomt met een vaste stappenhoek.
De rijmethode is relatief eenvoudig en vereist gewoonlijk alleen pulssignalen en richtingssignalen.
Kenmerken:
Stiefengel. |
1.8 ° |
Grootte van het frame |
42 mm |
Aantal fasen |
Fase 2 |
Nominale stroom |
1.0 A |
Houdend koppel |
430 mN.m |
Resistentie |
2.3 ohm |
Inductievermogen |
5.0 mH |
Inertie van rotor |
57 g-cm2 |
Gewicht van motor |
0.24 kg |
Aantal leads |
4 |
Verbinding |
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Model | Houdend koppel | Staphoek | Motorlengte | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
Download
Encoder |
Brek |
Versnellingsbak |
Schacht |
