Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD4260-22Q |

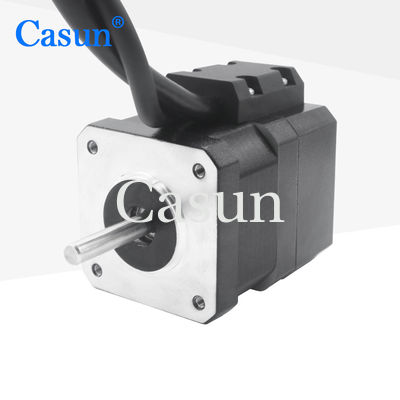

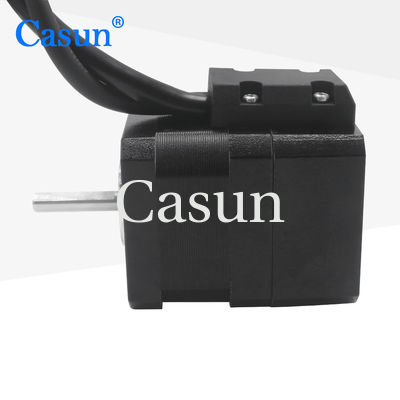

Casun gesloten lus stapper motor360mN.M 42x40mm stapper motor met Nema 17 stapper motor controller
Encoder Step Motor 360mN.M 42x40mm Close Loop Stepper Motor Nema 17 met 1000 Ppr Encoder voor automatiseringsapparatuur
Nema17 gesloten loop stappenmotor 360mN.m 1.65Amp met encoder
De door u genoemde Casun gesloten lus stappenmotor is een specifiek model van stappenmotor die door Casun Motors wordt geproduceerd.De term "gesloten lus" geeft aan dat deze stappenmotor een feedbackmechanisme bevat om een nauwkeurige positionering te garanderen.
Nema 17 verwijst naar de montage standaard voor stappenmotoren, die de grootte van de voorzijde van de motor aangeeft.De stapmotorcontroller is een apparaat dat besturingssignalen aan de stapmotor levert, waardoor je de snelheid, richting en positie kunt bepalen.
Door gebruik te maken van een gesloten loop stapmotor en een speciale stapmotorcontroller,u kunt nauwkeuriger controle krijgen over de positie van de motor door feedback te geven over de werkelijke positie en indien nodig aanpassingen aan te brengen.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
42 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
1.65Amp |
Houdend koppel
|
360 mN.m. |
Resistentie
|
0.72hm |
Inductievermogen
|
1.44 mH |
Inertie van rotor
|
57 g-cm2 |
Gewicht van motor
|
0.28 kg |
Encoder Pulsh
|
1000PPR |
Verbinding
|
Bipolair |
Motor
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Encoder
Spanning: 5 v
Output: A + A - B + B -
Model | Houdend koppel | Staphoek | Lange | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
