Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD4602-20Q |

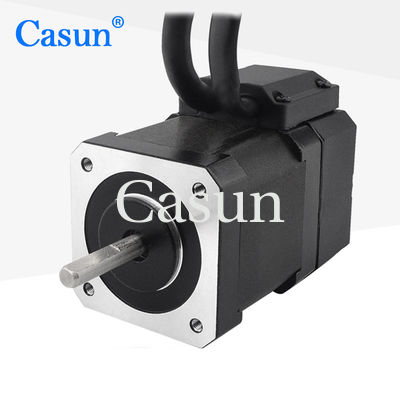

0.9 graad Casun gesloten lus stapmotor 440mN.M 42x48mm stapmotor met Nema 17 stapper motor controller
Nema17 gesloten loop stapmotor 440mN.m 1.68Amp met encoder
De door u genoemde Casun gesloten lus stapsmotor is een specifiek model met de volgende specificaties:
Staphoek: 0,9 graden per stap
Het moment van aanhouding: 440 mN.m.
Grootte: 42x48 mm
Deze stappenmotor is ontworpen om precieze positionering en besturing te bieden. De stappenhoek van 0,9 graden betekent dat de motor met elke stap 0,9 graden beweegt.Deze fijnere resolutie maakt een nauwkeurigere positionering mogelijk in vergelijking met motoren met grotere stappenhoeken.
Het vasthoudend koppel van 440 mN.m geeft het vermogen van de motor aan om zijn positie te behouden wanneer hij niet in beweging is.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
42 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
1.68Amp |
Houdend koppel
|
440 mN.m. |
Resistentie
|
1.65hm |
Inductievermogen
|
4.8mH |
Inertie van rotor
|
72 g-cm2 |
Gewicht van motor
|
0.38 kg |
Encoder Pulsh
|
400PPR |
Verbinding
|
Bipolair |
Motor
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Encoder
kan worden aangepast
Spanning: 5 v
Output: A + A - B + B -
Model | Houdend koppel | Staphoek | Lange | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
