Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 86SHD4201-37B |

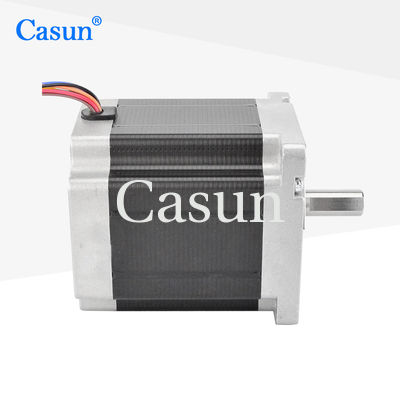

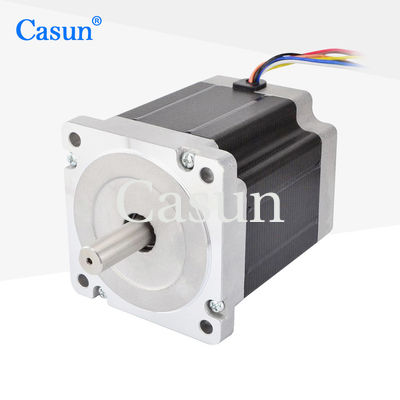

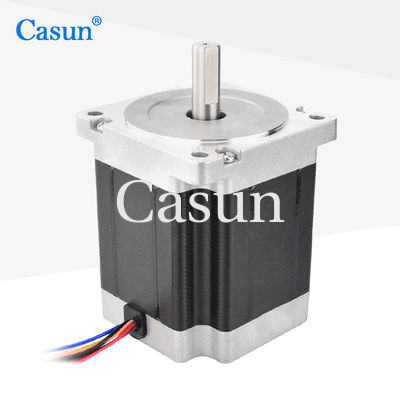

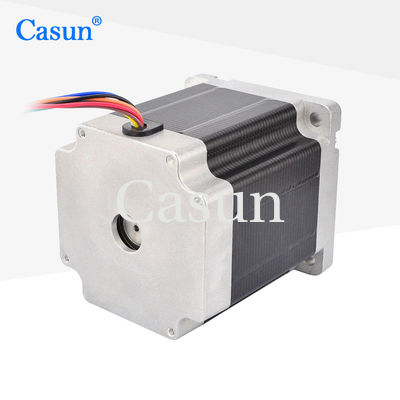

NEMA 34 Hybride stapsmotor 7N.M 98mm Lichaam 1,8 graden Voor werktuigmachines
De NEMA 34 stappenmotoren hebben doorgaans een hoog koppel en kunnen voldoende vermogen leveren om zware lasten aan te drijven.
De beweging wordt bereikt door nauwkeurige hoekcontrole en elke beweging is nauwkeurig gedefinieerd.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
86 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
3.0A |
Houdend koppel
|
7N.m. |
Resistentie
|
1.5 ohm |
Inductievermogen
|
15 mH |
Inertie van rotor
|
1700 g-cm2 |
Gewicht van motor
|
20,9 kg |
Aantal leads
|
4 |
Verbinding
|
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Model | Houdend koppel | Staphoek | Lange | TYpe van de schacht | Nominale stroom |
86SHD4003-32 | 4.0N.m. | 10,8° | 69 mm | Sleutelschacht 32 mm | 4.0A |
86SHD4101-32 | 4.5 N.m. | 10,8° | 76 mm | Sleutelschacht 32 mm | 4.0A |
86SHD4201-37 | 5.6 N.m. | 10,8° | 98 mm | Sleutelschacht 37 mm | 4.0A |
86SHD4314-37 | 6.8N.m. | 10,8° | 112 mm | Sleutelschacht 37 mm | 5.0A |
86SHD4404-37 | 8.0N.m. | 10,8° | 127 mm | Sleutelschacht 37 mm | 5.0A |
86SHD4505-37 | 12.0N.m. | 10,8° | 150 mm | Sleutelschacht 37 mm | 5.5A |
