Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 86SHD4317-37QH |

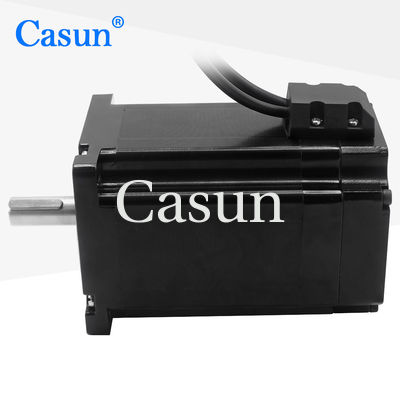

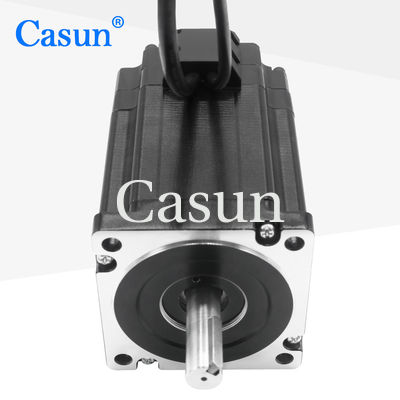

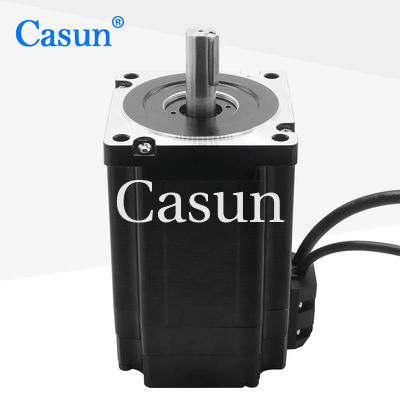

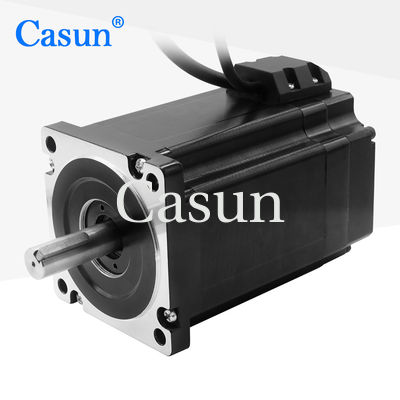

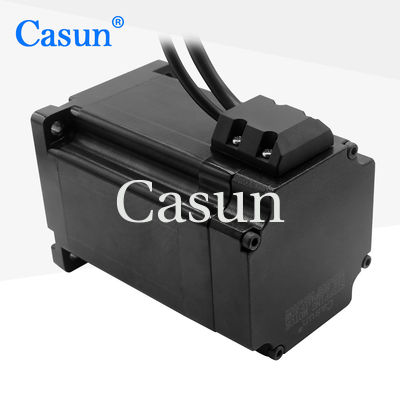

Nema 34 gesloten lus stappenmotor 8.5Nm 6.0A met CE voor industriële automatiseringsapparatuur
Het gesloten besturingssysteem kan externe interferentie en fouten tegengaan door bewegingsstatus en positie-informatie te detecteren.
Compatibel met bestaande openloop-stapmotorbesturingssystemen.
Kenmerken:
Stiefengel. |
1.8 ° |
Grootte van het frame |
86 mm |
Aantal fasen |
Fase 2 |
Nominale stroom |
6.0 A |
Houdend koppel |
8.5 N.m |
Resistentie |
0.54 ohm |
Inductievermogen |
5.0 mH |
Inertie van rotor |
2700 g-cm2 |
Gewicht van motor |
30,8 kg |
Aantal leads |
4 |
Verbinding |
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Model | Houdend koppel | Staphoek | Lange | TYpe van de schacht | Nominale stroom |
57SHD4013-21B | 0.6 N.m. | 10,8° | 41 mm | D As 21 mm | 1.0A |
57SHD4415-21B | 1.1 N.m. | 10,8° | 54 mm | D As 21 mm | 3.0A |
57SHD4816-21B | 2.0N.m. | 10,8° | 76 mm | D As 21 mm | 3.0A |
57SHD4913-21B | 2.5 N.m. | 10,8° | 83 mm | D As 21 mm | 3.0A |
57SHD4934-20B | 3.0N.m. | 10,8° | 100 mm | D As 20 mm | 3.0A |
Download
Encoder |
Brek |
Versnellingsbak |
Schacht |
