Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD4419-24Q |

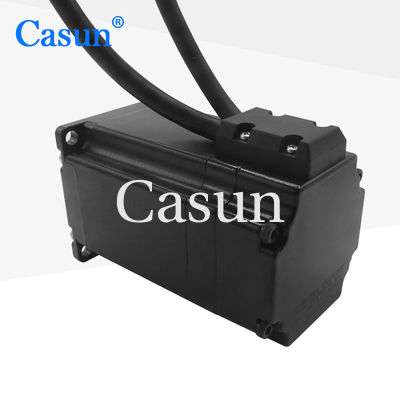

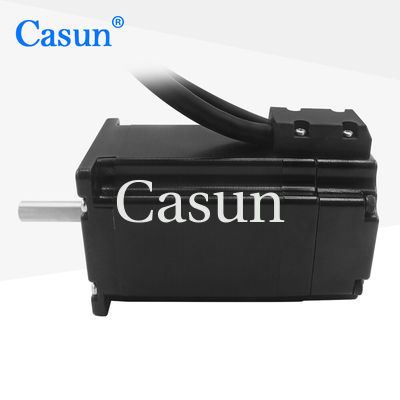

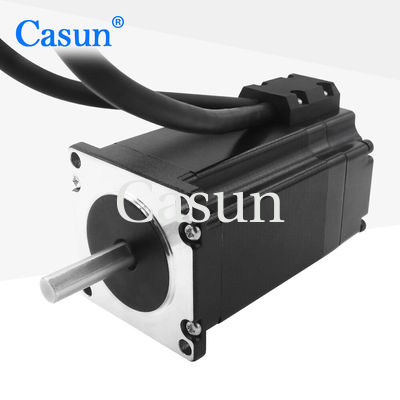

1. 8 graden Casun gesloten lus stappenmotor 2400mN.M 57x76mm stappenmotor met Nema 23 stappenmotor controller
Nema23 gesloten loop stapmotor 240mN.m 3Amp met encoder
Nema 23 is een standaardspecificatie voor stappenmotoren die de montage-afmetingen definieert.Nema 23 motoren worden vaak gebruikt in verschillende toepassingen die matig koppel en nauwkeurige positionering vereisen.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
57 mm |
Aantal fasen
|
2e fase |
Nominale stroom
|
3 ampère |
Houdend koppel
|
240 mN.m. |
Resistentie
|
3.3hm |
Inductievermogen
|
2.8mH |
Inertie van rotor
|
72 g-cm2 |
Gewicht van motor
|
1 kg |
Encoder Pulsh
|
1240 PPS |
Verbinding
|
Bipolair |
Motor
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Encoder
kan worden aangepast
Spanning: 5 v
Output: A + A - B + B -
Model | Houdend koppel | Staphoek | Lange | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
