Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD4419-24Q |

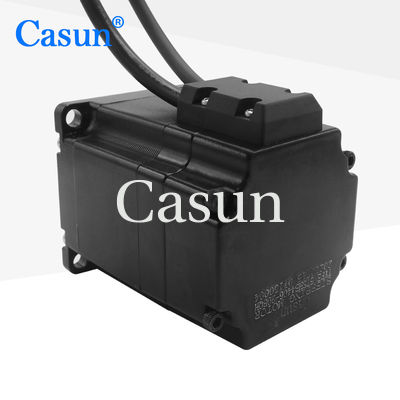

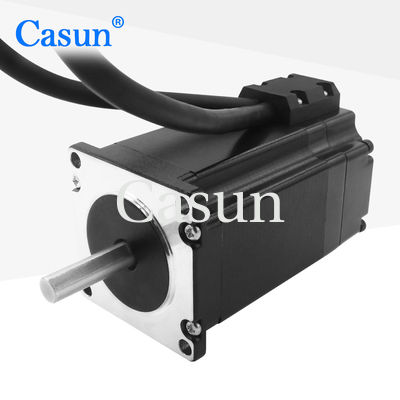

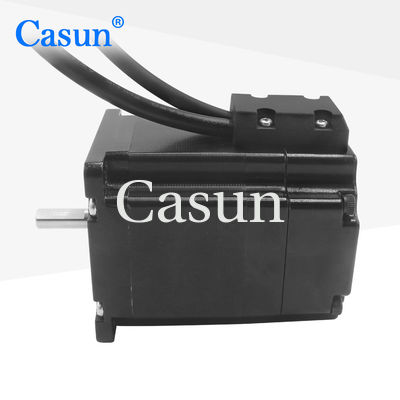

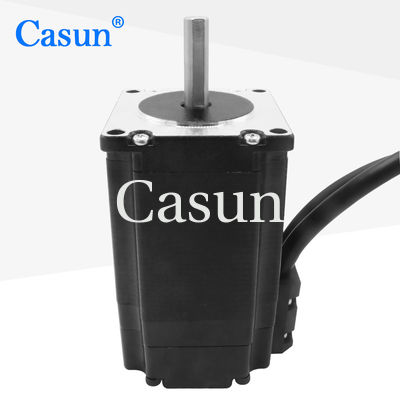

1. 8 graden Casun gesloten lus stappenmotor 1200mN.M 57x54mm stappenmotor met Nema 23 stappenmotor controller
Aanpasbare Nema 23 gesloten lus motor met 1200mN.M vasthoudend koppel en CE-goedkeuring
Nema23 gesloten loop stapmotor 1200mN.m 4.2Amp met encoder
Torque: Het motor heeft een vasthoudend koppel van 1200mN.m (millinewton meter).
Stroom: de motor werkt met een nominale stroom van 4,2 A (Ampere). Dit geeft de maximale stroom aan die de motor kan verwerken zonder oververhitting tijdens normale werking.
Encoder: De motor is uitgerust met een encoder, een apparaat dat wordt gebruikt om de positie en snelheid van de motoras te meten.met een gesloten schakelregelingDeze feedback maakt een betere nauwkeurigheid en controle over de positie van de motor mogelijk.
Nema23: Nema23 is een standaard motorframe die is gedefinieerd door de National Electrical Manufacturers Association (NEMA).Nema23-motoren hebben een flens van 2.3 inch (57,1 mm) en worden vaak gebruikt in verschillende toepassingen.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
57 mm |
Aantal fasen
|
2e fase |
Nominale stroom
|
4.2Amp |
Houdend koppel
|
1200 mN.m. |
Resistentie
|
1.2hm |
Inductievermogen
|
2.8mH |
Inertie van rotor
|
72 g-cm2 |
Gewicht van motor
|
00,68 kg |
Encoder Pulsh
|
1240 PPS |
Verbinding
|
Bipolair |
Motor
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Encoder
kan worden aangepast
Spanning: 5 v
Output: A + A - B + B -
Model | Houdend koppel | Staphoek | Lange | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
