Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | S42-02 |

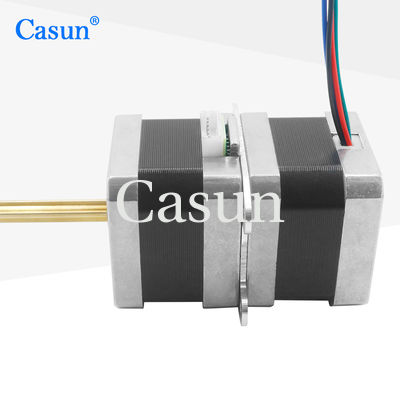

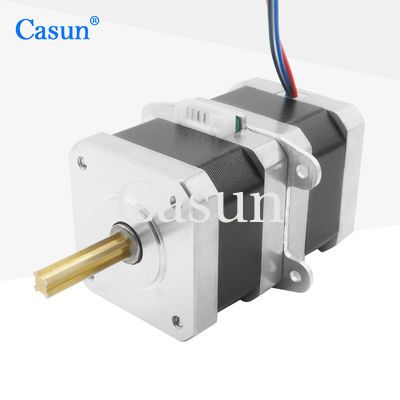

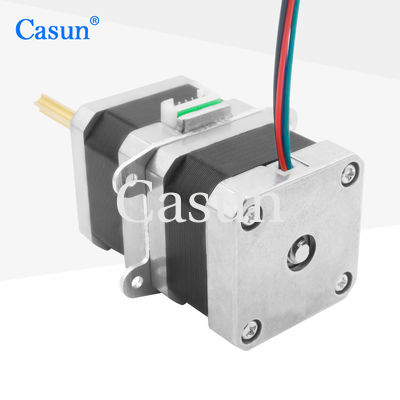

NEMA 17 Dubbellaag lineaire stappenmotor 12V met precieze positionering
De dubbellagige stappenmotor kan een nauwkeurige rotatie en positiecontrole bereiken.
Dubbele laag lineaire motoren worden veel gebruikt op het gebied van automatiseringscontrole.
Kenmerken:
Stiefengel. |
1.8 ° |
Grootte van het frame |
42 mm |
Aantal fasen |
Fase 2 |
Nominale stroom |
0.4 A |
Houdend koppel |
280 mN.m |
Resistentie |
30 ohm |
Inductievermogen |
37 mH |
Rotor Inertia38 |
g-cm2 |
Gewicht van motor |
00,4 kg |
Aantal leads |
4 |
Verbinding |
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Model | Houdend koppel | Staphoek | Motorlengte | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
Download
Encoder |
Brek |
Versnellingsbak |
Schacht |
