Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 57SHD4812-10PLH |

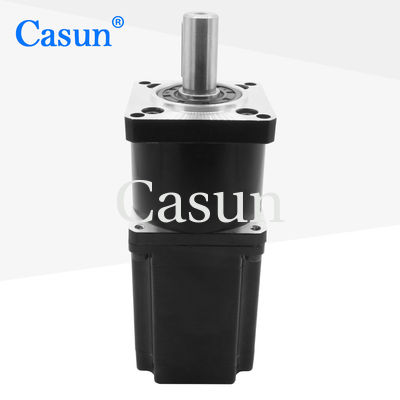

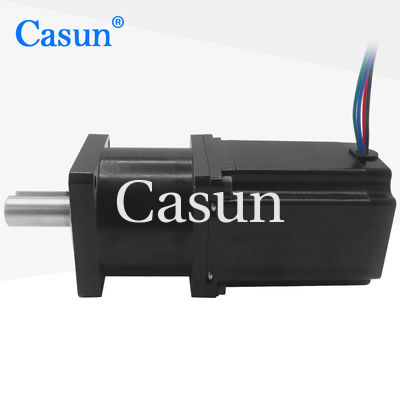

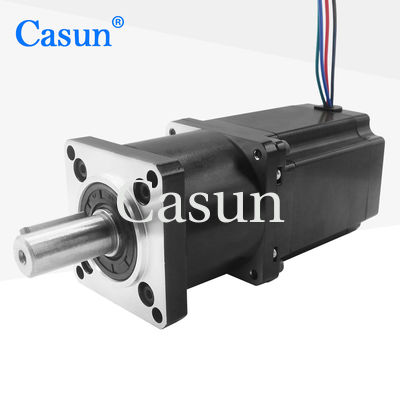

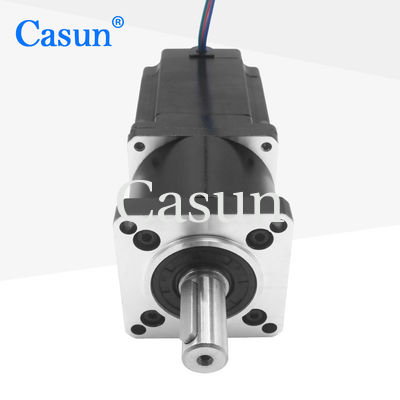

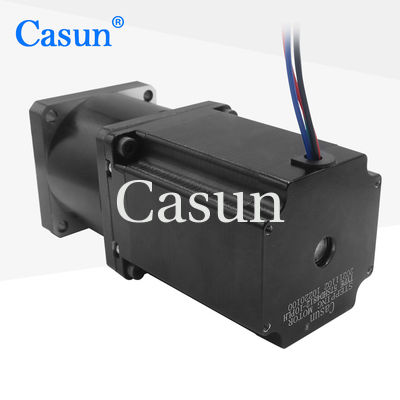

NEMA 23 stappenmotor met planetaire reducer 2N.M 76mm carrosserieverhouding 10:1 voor slim apparaat
Door de transmissieverhouding van het versnellingssysteem te verhogen, wordt het hoge snelheidslage koppel van de motor omgezet in lage snelheidslage koppel.
In vergelijking met andere soorten reducers hebben planetaire reducers een hogere efficiëntie.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
57 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
2.8Amp |
Houdend koppel
|
2000 mN.m |
Resistentie
|
1.2 0hm |
Inductievermogen
|
3.6 mH |
Inertie van rotor
|
460 g-cm2 |
Gewicht van motor
|
10,3 kg |
Verminderingsgraad
|
10:1 |
Verbinding
|
Bipolair |
Motor
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Versnellingsbak
Housingmateriaal:Metal
Lagers bij uitgang:Kogellagers
Max.Radiële belasting ((12 mm vanaf de flenster): ≤ 80 N
Max.Aksiale belasting: ≤ 30N
Radiële afsplitsing van de as (nabij de flanke): ≤ 0,06 mm
Axial play van de as: ≤ 0,3 mm
Reactie bij geen lading:1.5°
Motorlengte | Lengte van de versnellingsbak | Raio | Efficiëntie | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
