1.68A NEMA 17 Planetaire versnellingsbak stapmotor 10:1 17HS15-1684S-HG10

1.68A NEMA 17 Planetaire versnellingsbak stapmotor 10:1 17HS15-1684S-HG10

Plaats van herkomst:

China

Merknaam:

Casun

Certificering:

CE,ROHS,ISO

Modelnummer:

42SHD4229-10PLH

Contacteer ons

Verzoek om een Citaat
Productdetails
Lichaam:
48 mm
Staphoek (graden):
1,8 graad
Verminderingsgraad:
10:1
Stroom:
1.68A
Betaling & het Verschepen Termijnen
Min. bestelaantal
1pc
Prijs
$23.3-$26.3
Verpakking Details
Doos: 36x29x14 cm
Levertijd
7-15 dagen
Betalingscondities
D/A, T/T, L/C, D/P
Levering vermogen
40000+PCS+maand
VERWANTE PRODUCTEN
Contacteer ons
86-020-36907671
Contact nu
Productomschrijving

De NEMA 17 planetaire reductie stappenmotor heeft soepelere werkingskenmerken, waardoor geluid en trillingen worden verminderd.

Heeft een lagere rotatievrijheid en een hogere herhalingsnauwkeurigheid.



Kenmerken:

  • Bipolaire of unipolaire versies beschikbaar

  • We bieden op maat gemaakte diensten en nodigen contractproductie uit.

  • Het verstrekken van "een breed scala aan internationale certificeringen" voor hightech- en elektronische industrieapparatuur

  • Professionele specialist op het gebied van aandrijflijnen

  • Elk model van de stappenmotor is geschikt voor verschillende scenario's

Afmetingen

1.68A NEMA 17 Planetaire versnellingsbak stapmotor 10:1 17HS15-1684S-HG10 0









Motorspecificaties

Stiefengel.



1.8 °

Grootte van het frame



42 mm

Aantal fasen



Fase 2

Nominale stroom



1.68 A

Houdend koppel



390 mN.m

Resistentie



1.65 ohm

Inductievermogen



3.2 mH

Inertie van rotor



57 g-cm2

Gewicht van motor



00,9 kg

Verminderingsgraad





10:1

Verbinding



Bipolair





Operatiespecificaties



Motor



Staphoek: 1,8°

Maximale temperatuur: maximaal 80°C

Omgevingstemperatuur: -20 °C tot 50 °C

Bergingstemperatuur -20 °C tot 100 °C

Vochtigheidsbereik (%): 85% of minder, niet-condenserend

Magnetdraad Isolatie:klasse B 130°C

Isolatieweerstand: 100 M Ohm bij 500 VDC

Dielectrische sterkte: 500 VDC gedurende 1 minuut



Versnellingsbak



Housingmateriaal:Metal
Lagers bij uitgang:Kogellagers
Max.Radiële belasting ((12 mm vanaf de flenster): ≤ 80 N
Max.Aksiale belasting: ≤ 30N
Radiële afsplitsing van de as (nabij de flanke): ≤ 0,06 mm
Axial play van de as: ≤ 0,3 mm
Reactie bij geen lading:1.5°











Torkcurves







Submodellen

Motorlengte Lengte van de versnellingsbak Raio Efficiëntie
34 mm

40 mm

48 mm

60 mm
27.2 mm 3.71 90%
5.18
35 mm 13.76 80%
19.2
26.8
42.7 mm 51 70%
71
99.5
139


Download





Als onze standaardmotor niet aan uw behoeften kan voldoen,

We kunnen de motor aanpassen aan uw behoeften.


Aanpassingsinhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.

Opties:
Encoder, rem, versnellingsbak, schacht.

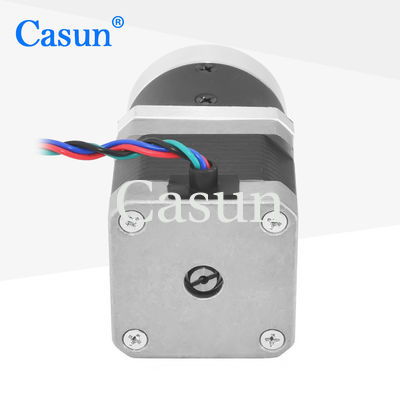

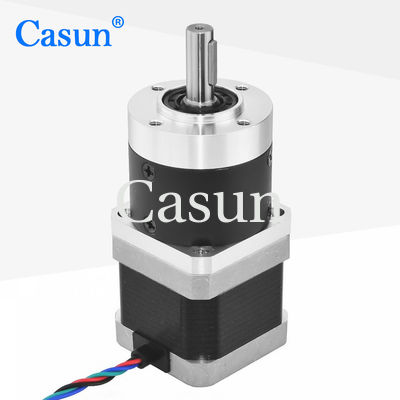

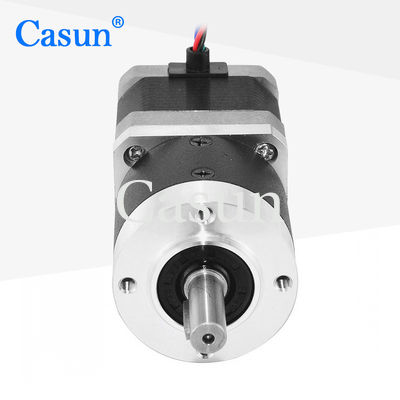

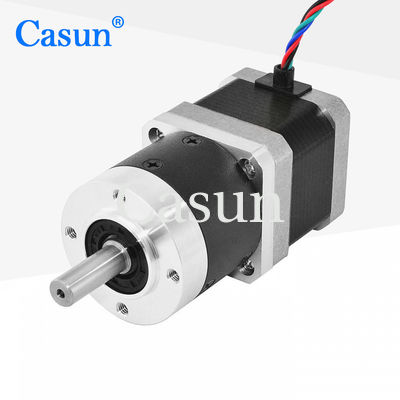

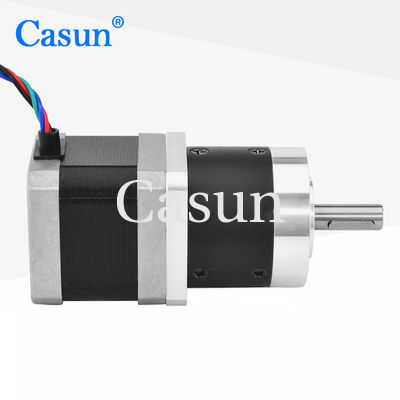

1.68A NEMA 17 Planetaire versnellingsbak stapmotor 10:1 17HS15-1684S-HG10 1 1.68A NEMA 17 Planetaire versnellingsbak stapmotor 10:1 17HS15-1684S-HG10 2 1.68A NEMA 17 Planetaire versnellingsbak stapmotor 10:1 17HS15-1684S-HG10 3 1.68A NEMA 17 Planetaire versnellingsbak stapmotor 10:1 17HS15-1684S-HG10 4





Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
