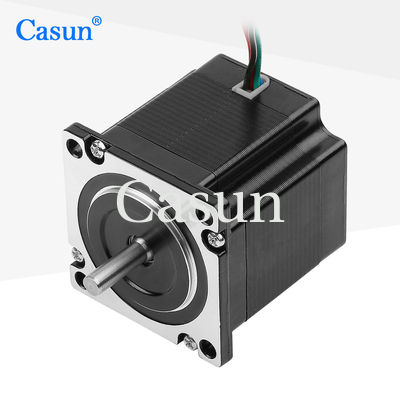

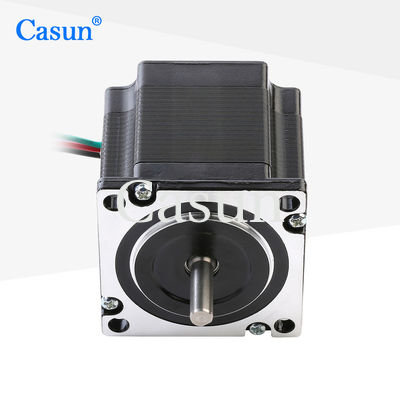

Steppemotor NEMA 23 voor CNC-machines 1.0N.M 2.5A
De NEMA 23-stapmotor kan een hoger koppel leveren dan de NEMA 17, wat erg handig is voor toepassingen waarbij grotere lasten moeten worden aangedreven.
Machines voor de vervaardiging van halfgeleiders, lasersnijmachines en lasergravers
Kenmerken:
Stiefengel. |
1.8 ° |
Grootte van het frame |
57 mm |
Aantal fasen |
Fase 2 |
Nominale stroom |
2.5 A |
Houdend koppel |
1.0 N.m. |
Resistentie |
1.2 ohm |
Inductievermogen |
4.1 mH |
Inertie van rotor |
260 g-cm2 |
Gewicht van motor |
00,6 kg |
Aantal leads |
4 |
Verbinding |
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Model | Houdend koppel | Staphoek | Lange | TYpe van de schacht | Nominale stroom |
57SHD4013-21B | 0.6 N.m. | 10,8° | 41 mm | D As 21 mm | 1.0A |
57SHD4415-21B | 1.1 N.m. | 10,8° | 54 mm | D As 21 mm | 3.0A |
57SHD4816-21B | 2.0N.m. | 10,8° | 76 mm | D As 21 mm | 3.0A |
57SHD4913-21B | 2.5 N.m. | 10,8° | 83 mm | D As 21 mm | 3.0A |
57SHD4934-20B | 3.0N.m. | 10,8° | 100 mm | D As 20 mm | 3.0A |
Download
Encoder |
Brek |
Versnellingsbak |
Schacht |
