Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | P35SHD4127-19GQ |

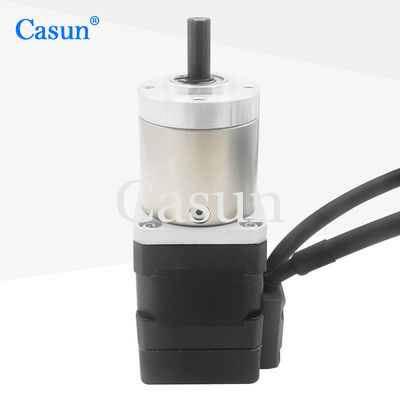

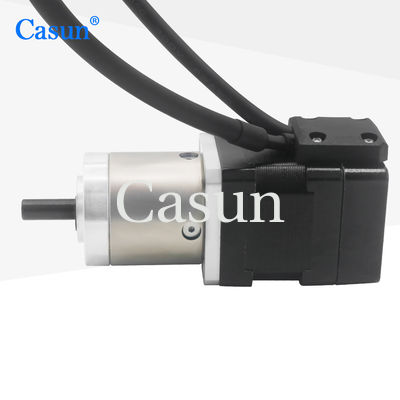

NEMA 14 versnellingsbak stapmotor met encoder 0.18N.M 1.0A voor PLC
Compatibel met bestaande besturingssystemen zoals PLC's, bewegingscontrollers, enz., waardoor de integratie relatief eenvoudig is.
Kleine automatiseringssystemen, waterpompen, elektrische deursloten, beeldscanners en nauwkeurige positioneringsinstrumenten.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
35 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
1.0 A |
Houdend koppel
|
180 mN.m |
Resistentie
|
3.2 ohm |
Inductievermogen
|
4.5 mH |
Inertie van rotor
|
18 g-cm2 |
Gewicht van motor
|
0.36 kg |
Verminderingsgraad
|
19.2:1 |
Verbinding
|
Bipolair |
Motor
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Versnellingsbak
Housingmateriaal:Metal
Lagers bij uitgang:Kogellagers
Max.Radiële belasting ((12 mm vanaf de flenster): ≤ 80 N
Max.Aksiale belasting: ≤ 30N
Radiële afsplitsing van de as (nabij de flanke): ≤ 0,06 m
Axial play van de as: ≤ 0,3 mm
Tegenreactie bij geen belasting: ≤1,5°
Motorlengte | Lengte van de versnellingsbak | Raio | Efficiëntie | ||
26 mm 34 mm 40 mm |
29.1 mm | 3.71 | 90% | ||
5.18 | |||||
36.8 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
44.6 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
