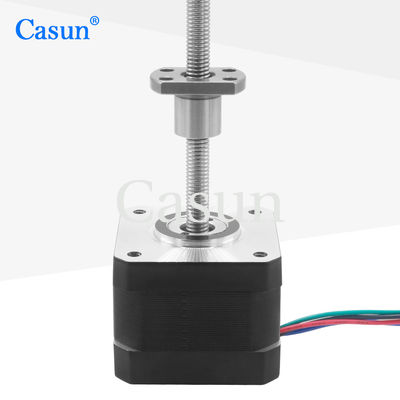

Een kogelschroef kan grote belastingen weerstaan en behoudt tegelijkertijd een goede vloeibaarheid en nauwkeurigheid van de beweging, waardoor deze geschikt is voor zware toepassingen.
Precisiebewerking, geautomatiseerde assemblagelijnen, laboratoriumapparatuur, medische apparatuur, 3D-printers en CNC-machines, enz.
Kenmerken:
-
Bipolaire of unipolaire versies beschikbaar
-
De dealers zijn gezocht.
-
Ons engineering team zal binnen 48 uur contact met u opnemen om u de optimale oplossing te bieden.
-
Hoge precisie, hoge efficiëntie, goede torsiebestendigheid en gemakkelijke installatie
-
Aanpassingen op aanvraag
Motorspecificaties
|
Stiefengel.
|
1.8 °
|
|
Grootte van het frame
|
42 mm
|
|
Aantal fasen
|
Fase 2
|
|
Nominale stroom
|
1.28A
|
|
Houdend koppel
|
300 mNm
|
|
Resistentie
|
5.0 ohm
|
|
Inductievermogen
|
6.2 mH
|
|
Inertie van rotor
|
38 g-cm2
|
|
Gewicht van motor
|
0.2 kg
|
|
Loodschroef
|
Koelschroef SFK0601
|
|
Verbinding
|
Bipolair
|
Operatiespecificaties
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Schacht Radial Play:0.02 Max. (450 g-belasting)
Achtspel:0.08 Max. (450 g-belasting)
Maximale radiële kracht: 28 N (20 mm van de flens)
Max. askracht):10N
Torkcurves
Submodellen
| Model |
Houdend koppel |
Staphoek |
Motorlengte |
Type schacht |
Nominale stroom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D As 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D As 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D As 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D As 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D As 24 mm |
2.1A |
Download
Als onze standaardmotor niet aan uw behoeften kan voldoen,
We kunnen de motor aanpassen aan uw behoeften.
Op maat gemaakte inhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.
Opties:
Encoder, rem, versnellingsbak, schacht.
Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
