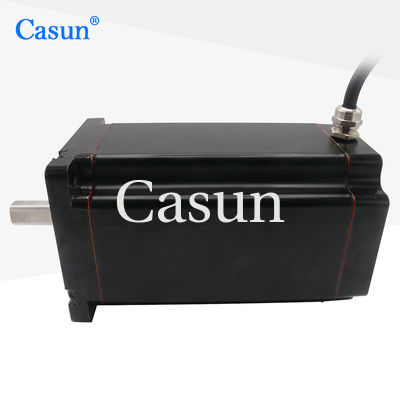

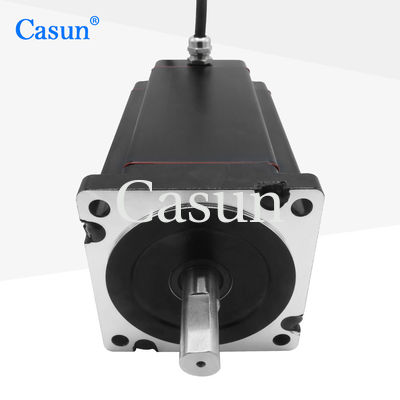

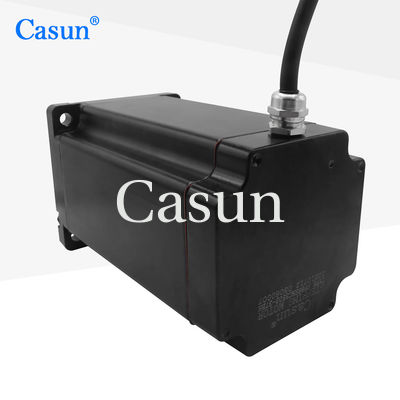

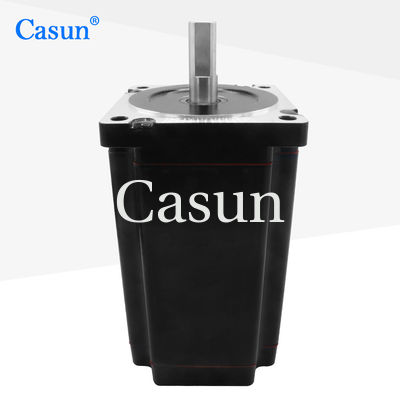

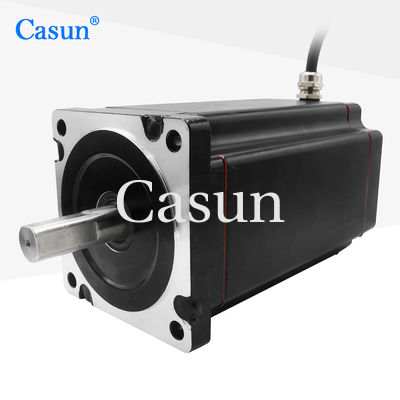

Het gesloten ontwerp en de waterdichte stappenmotor vereisen meestal geen frequent onderhoud en reiniging, waardoor de onderhoudskosten worden verlaagd.
Geschikt voor automatiseringsapparatuur, robots, verpakkingsmachines en landbouwmachines, enz.
Kenmerken:
-
Bipolaire of unipolaire versies beschikbaar
-
Gespecialiseerd in R & D en productie
-
Onze specialisatie is het leveren van gepersonaliseerde diensten.
-
Elk model van een stappenmotor is aan te passen aan verschillende toepassingen
-
Onze producten leveren uitzonderlijk koppel en precisie.
Motorspecificaties
|
Stiefengel.
|
1.2 °
|
|
Grootte van het frame
|
86 mm
|
|
Aantal fasen
|
Fase 3
|
|
Nominale stroom
|
3.5A
|
|
Houdend koppel
|
9.0N.m.
|
|
Resistentie
|
3.7 ohm
|
|
Inductievermogen
|
25.7mH
|
|
Inertie van rotor
|
4500 g-cm2
|
|
Gewicht van motor
|
50,0 kg
|
|
Aantal leads
|
4
|
|
Verbinding
|
Bipolair
|
Operatiespecificaties
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Torkcurves
Submodellen
| Model |
Houdend koppel |
Staphoek |
Lange |
TYpe van de schacht |
Nominale stroom |
| 86SHD4003-32 |
4.0N.m. |
10,8° |
69 mm |
Sleutelschacht 32 mm |
4.0A |
| 86SHD4101-32 |
4.5 N.m. |
10,8° |
76 mm |
Sleutelschacht 32 mm |
4.0A |
| 86SHD4201-37 |
5.6 N.m. |
10,8° |
98 mm |
Sleutelschacht 37 mm |
4.0A |
| 86SHD4314-37 |
6.8N.m. |
10,8° |
112 mm |
Sleutelschacht 37 mm |
5.0A |
| 86SHD4404-37 |
8.0N.m. |
10,8° |
127 mm |
Sleutelschacht 37 mm |
5.0A |
| 86SHD4505-37 |
12.0N.m. |
10,8° |
150 mm |
Sleutelschacht 37 mm |
5.5A |
Download
Als onze standaardmotor niet aan uw behoeften kan voldoen,
We kunnen de motor aanpassen aan uw behoeften.
Op maat gemaakte inhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.
Opties:
Encoder, rem, versnellingsbak, schacht.
Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
Uw bericht moet tussen de 20-3.000 tekens bevatten!
